Belimo Vanne à Globe 3 Voies DN100 Bride Course de 30mm Kvs145 24VAC/DC Sûr en Cas de Défaillance 150s BACnet 2000N IP54 H7100N/AVK24A-MOD

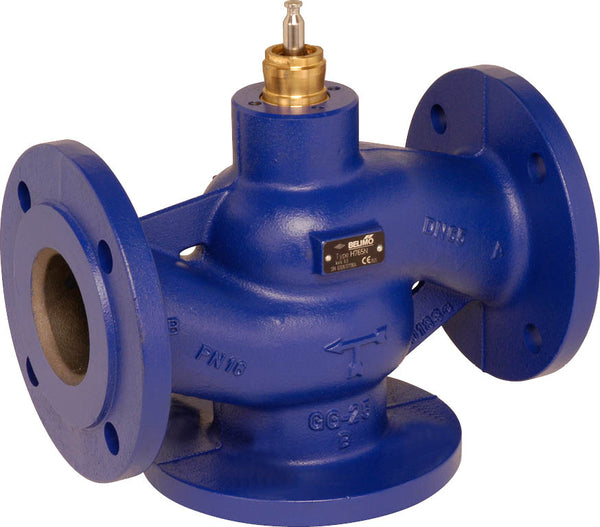

Il s'agit d'une vanne à globe Belimo 3 voies avec un boîtier en fonte revêtu et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 100 et la taille de la bride est DN 100. Le cône de la vanne présente une caractéristique équipercentuelle selon VDI/VDE 2173, optimisée dans sa plage d'ouverture. La différence de pression maximale est de 1,5 bar (21,8 psi). La vanne peut fonctionner entre 5 et 120 °C (41 à 248 °F). La valeur Kv de la vanne est de 145 m3/h, ce qui équivaut à une valeur Cv de 167,76 gpm. La longueur de course de la vanne est de 30 mm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et requiert le produit ZTH EU pour régler l'adresse du protocole et relier l'actionneur au système. De plus, ZTH EU permet le réglage d'un signal de commande analogique 0-10V ou 2-10V. L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur a une classification IP54. L'actionneur est équipé d'une fonction fail-safe (NC/NO) qui garantit un fonctionnement sûr en cas de panne de courant.

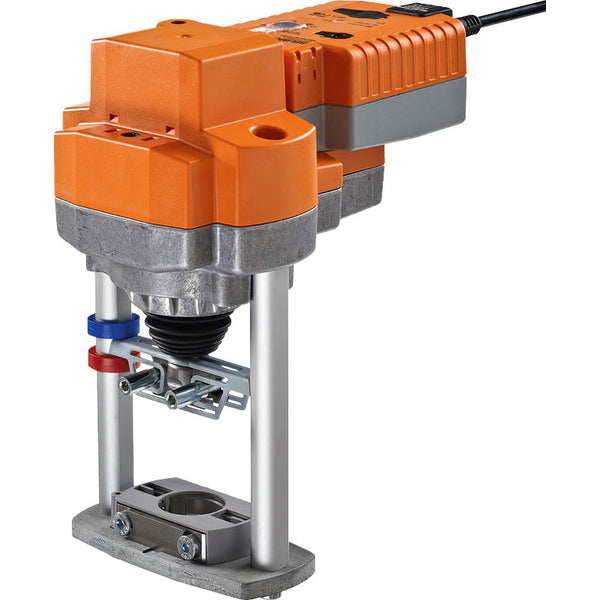

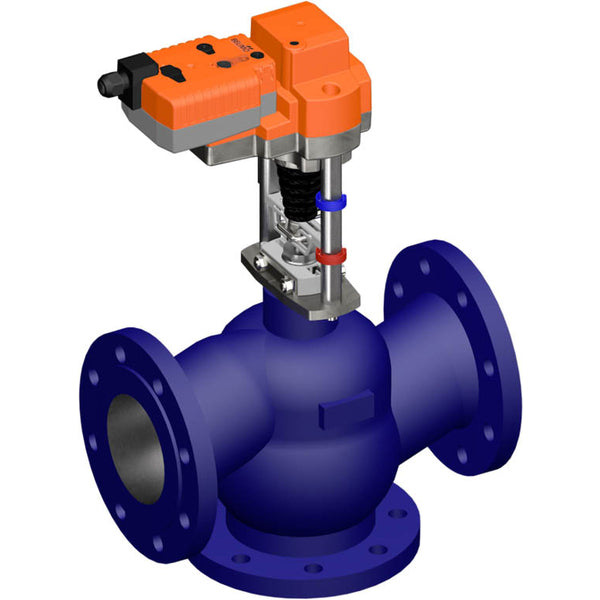

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Pendant l'actionnement, le commutateur de direction de course bascule la direction de fonctionnement en mode normal. Cependant, cela n'affecte pas la position fail-safe prédéfinie. Un réglage manuel est possible avec un bouton-poussoir. Le train d'engrenages se désengage et l'actionneur se désolidarise pendant la durée où le bouton est enfoncé. Les ajustements de course peuvent être effectués à l'aide d'une clé Allen de 5 mm insérée en haut de l'actionneur, la tige s'allongeant lorsqu'elle est tournée dans le sens des aiguilles d'une montre. L'actionneur peut être directement monté sur la vanne à globe à l'aide de mâchoires de serrage creuses à ajustement par forme et peut être tourné à 360° sur le col de la vanne. L'actionneur déplace la vanne vers la position de fonctionnement souhaitée simultanément à la charge des condensateurs intégrés. Si l'alimentation électrique est interrompue, la vanne passe à la position fail-safe choisie en utilisant l'énergie électrique stockée. L'actionneur est livré avec une interface intégrée pour BACnet MSTP, Modbus RTU et MP-Bus. Il reçoit le signal de commande numérique du système de contrôle et fournit l'état actuel. Le réglage d'usine par défaut rétracte la tige de l'actionneur. Lors de l'expédition de combinaisons vanne-actionneur, la direction de mouvement est définie en fonction du point de fermeture de la vanne. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Cela garantit que, en cas de panne de courant, l'actionneur peut passer de sa position actuelle à la position fail-safe à tout moment. La position fail-safe du bouton rotatif permet d'ajuster la position fail-safe préférée. La plage de réglage est basée sur la hauteur de course maximale de l'actionneur. En cas de panne de courant, l'actionneur se déplace vers la position fail-safe choisie en tenant compte d'un temps de pontage prédéfini en usine de 2 secondes. Après la livraison en usine, l'actionneur est complètement déchargé et nécessite environ 20 secondes de précharge avant la configuration initiale pour atteindre le niveau de tension nécessaire dans les condensateurs.

Avantages :

• Caractéristique de débit à pourcentage égal, la dérivation a une caractéristique linéaire
• Actionneur modulant avec bus de terrain ou un signal 0-10 V/2-10 V
