Robinet à soupape électrique à 3 voies 18mm Bride DN 80 Fonte EPDM 90m3/h 16bar/232psi 24 V AC/DC

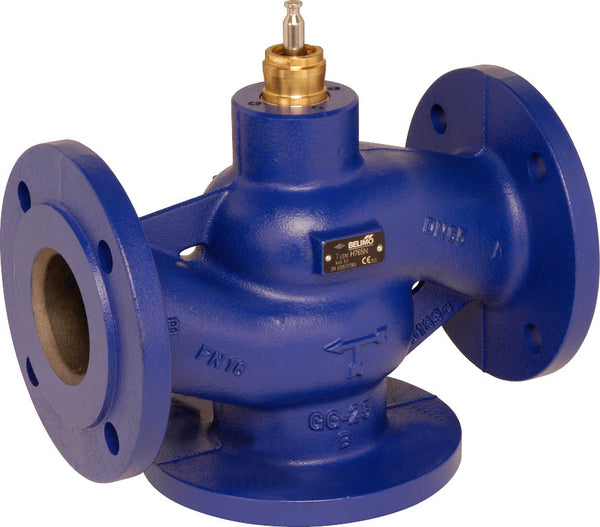

Il s'agit d'un robinet à soupape à trois voies avec un corps en fonte revêtu et un joint en EPDM. Le diamètre d'alésage de la vanne est de DN 80 et la taille de la bride est de DN 80. Le profil du cône de la soupape détermine la caractéristique de débit à pourcentage égal. Cette vanne résiste à une pression allant jusqu'à 16 bars (232 psi). La vanne peut fonctionner entre 5 et 120 °C (41 et 248 °F). La valeur Kv de la vanne est de 90 m3/h, ce qui équivaut à une valeur Cv de 104,13 gpm. La longueur de course des valves est de 18 mm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et fournit un retour de position précis dans la plage de 0,5-10 V ou 2-10 V, garantissant un contrôle précis et réactif dans diverses applications. L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur a un indice de protection IP54.
- Prix normal
- €2025.58
- Prix normal
- €1687.98
Description
Il s'agit d'un robinet à soupape à trois voies avec un corps en fonte revêtu et un joint en EPDM. Le diamètre d'alésage de la vanne est de DN 80 et la taille de la bride est de DN 80. Le profil du cône de la soupape détermine la caractéristique de débit à pourcentage égal. Cette vanne résiste à une pression allant jusqu'à 16 bars (232 psi). La vanne peut fonctionner entre 5 et 120 °C (41 et 248 °F). La valeur Kv de la vanne est de 90 m3/h, ce qui équivaut à une valeur Cv de 104,13 gpm. La longueur de course des valves est de 18 mm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et fournit un retour de position précis dans la plage de 0-10 V ou 2-10 V, garantissant un contrôle précis et réactif dans diverses applications. L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur a un indice de protection IP54.

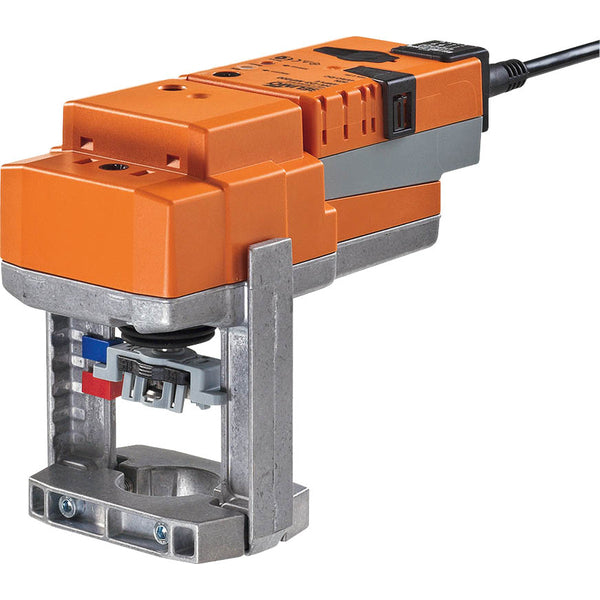

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou verrouillé. La course peut être réglée à l'aide d'une clé à six pans creux de 4 mm insérée au sommet de l'actionneur, l'arbre de course s'étendant lorsqu'il est tourné dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur le robinet à soupape à l'aide de mâchoires de serrage creuses adaptées à la forme et il peut être tourné à 360° sur le col du robinet. L'actionneur est doté d'une interface intégrée pour BACnet MSTP, Modbus RTU et MP-Bus. Il obtient le signal de commande numérique du système de contrôle et fournit l'état actuel. Le réglage d'usine par défaut rétracte la tige de l'actionneur. Lors de l'expédition de combinaisons valve-actionneur, la direction du mouvement est définie en fonction du point de fermeture de la valve. Lorsque l'actionneur est activé, le commutateur de sens de course modifie le sens de marche en fonctionnement normal.
Pour :
- Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
- Cet actionneur modulant peut positionner la vanne entre 0 et 90 degrés avec un signal de commande de 0-10 V/2-10 V.
