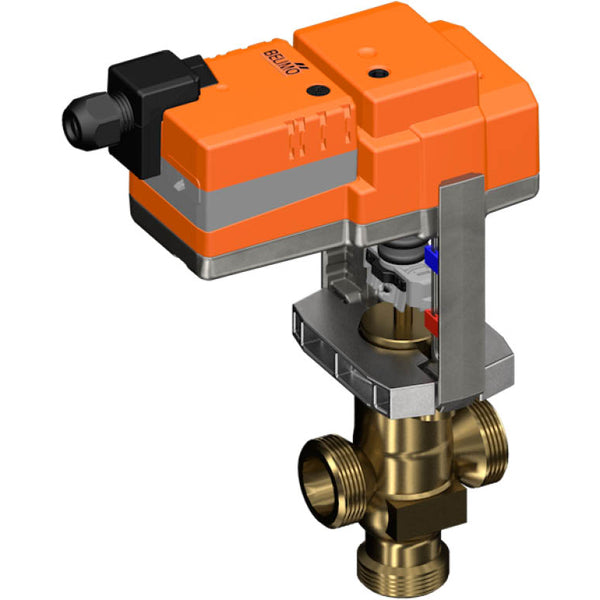

Belimo Vanne à Globe 3 Voies 15mm G1-1/4 Kvs6.3 24VAC/DC 150s 0-10V 1500N IP54 H520B/SV24A-SZ-TPC

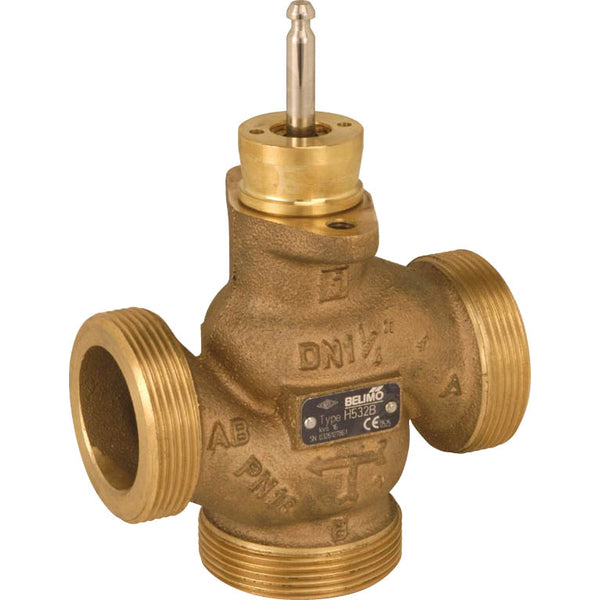

Ceci est une vanne à globe 3 voies avec un boîtier en bronze non traité et un joint en EPDM. Le diamètre de perçage de la vanne est DN 20 et la taille du port est G 1 1/4 pouce avec filetage mâle. Le profil du cône de la vanne détermine la caractéristique de débit à pourcentage égal. La pression différentielle maximale est de 4 bars (58 psi). La vanne peut fonctionner entre 5 et 120 °C (41 à 248 °F). La valeur Kv de la vanne est de 6.3 m3/h, équivalente à une valeur Cv de 7.29 gpm. La longueur de course de la vanne est de 15 mm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur utilise un type de contrôle 0-10 V et fournit un retour de position, permettant un contrôle précis de ses mouvements et une surveillance précise de sa position dans la plage de tension spécifiée. L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur a une classification IP54.

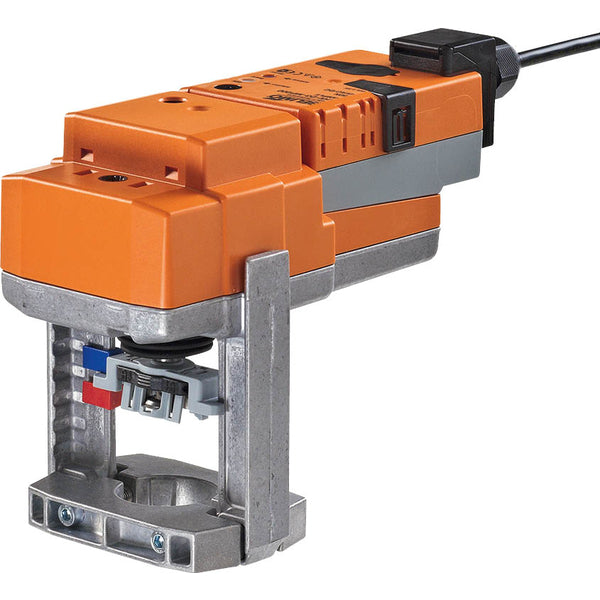

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque le point d'arrêt est atteint. Un fonctionnement manuel est possible avec un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou verrouillé. La course peut être ajustée à l'aide d'une clé à douille hexagonale de 4 mm insérée en haut de l'actionneur, la tige de course s'étendant lorsqu'elle est tournée dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur la vanne à globe à l'aide de mâchoires de serrage creuses à emboîtement et peut être tourné à 360° sur le col de la vanne. L'actionneur peut être contrôlé avec un signal de contrôle standard de 0-10 V et se déplace vers la position dictée par le signal de contrôle. La mesure de tension est utilisée à la fois pour afficher visuellement la position de la vanne dans la plage de 0,5 % à 100 % et comme signal de contrôle pour d'autres actionneurs. Le réglage d'usine par défaut rétracte la tige de l'actionneur. Lors de l'expédition de combinaisons vanne-actionneur, la direction de mouvement est définie en fonction du point de fermeture de la vanne. Lorsque l'actionneur est activé, l'interrupteur de direction de course modifie la direction de fonctionnement pendant le fonctionnement normal.

Avantages :

• Le disque caractérisé intégré assure un débit à pourcentage égal, idéal pour les circuits de chauffage
• Cet actionneur modulant peut positionner la vanne n'importe où entre 0-90 degrés avec un signal de contrôle de 0-10 V
