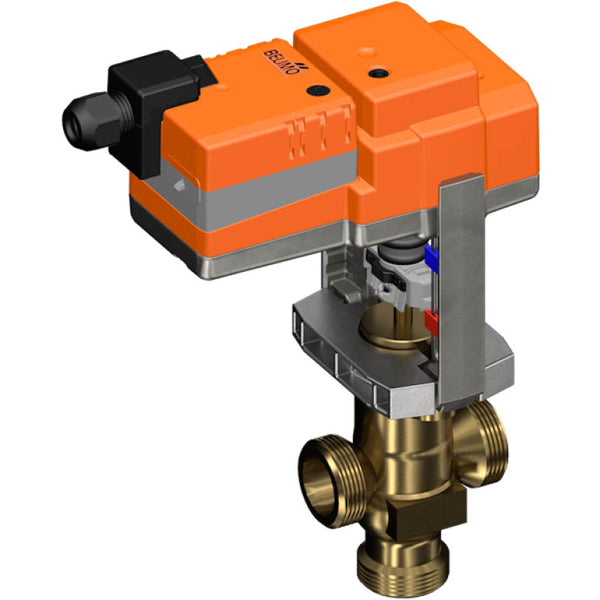

Belimo Vanne à Globe 3 Voies 15mm G1-1/4 Kvs6.3 24VAC/DC 150s BACnet 0-10/2-10V 500N IP54 H520B/LV24A-MOD

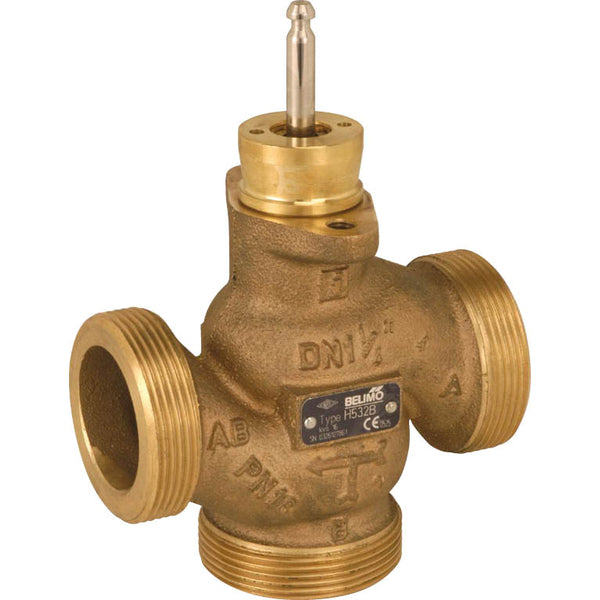

Ceci est un robinet à globe 3 voies avec un boîtier en bronze non traité et un joint en EPDM. Le diamètre de perçage du robinet est DN 20 et la taille du port est G 1 1/4 pouce avec filetage mâle. Le profil du cône de la vanne détermine la caractéristique de débit à pourcentage égal. La différence de pression maximale est de 4 bars (58 psi). Le robinet peut fonctionner entre 5 et 120 °C (41 à 248 °F). La valeur Kv du robinet est de 6,3 m3/h, équivalente à une valeur Cv de 7,29 gpm. La longueur de course du robinet est de 15 mm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et fournit un retour de position précis dans la plage de 0-10 V ou 2-10 V, garantissant un contrôle précis et réactif dans diverses applications. L'actionneur ouvre/ferme le robinet en 150 secondes. L'actionneur a une classification IP54.

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Un fonctionnement manuel est possible avec un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou verrouillé. La course peut être ajustée à l'aide d'une clé à douille hexagonale de 4 mm insérée en haut de l'actionneur, la tige de course s'étendant lorsqu'elle est tournée dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur le robinet à globe à l'aide de mâchoires de serrage creuses à forme ajustée et peut être tourné à 360° sur le col du robinet. L'actionneur est équipé d'une interface intégrée pour BACnet MSTP, Modbus RTU et MP-Bus. Il obtient le signal de contrôle numérique du système de contrôle et fournit l'état actuel. Le réglage d'usine par défaut rétracte la tige de l'actionneur. Lors de l'expédition de combinaisons robinet-actionneur, la direction de mouvement est définie en fonction du point de fermeture du robinet. Lorsque l'actionneur est activé, l'interrupteur de direction de course modifie la direction de fonctionnement pendant le fonctionnement normal.

Avantages :

• Le disque caractérisé intégré assure un débit à pourcentage égal, idéal pour les circuits de chauffage
• Cet actionneur modulant peut positionner le robinet n'importe où entre 0-90 degrés avec un signal de contrôle de 0-10 V/2-10 V
