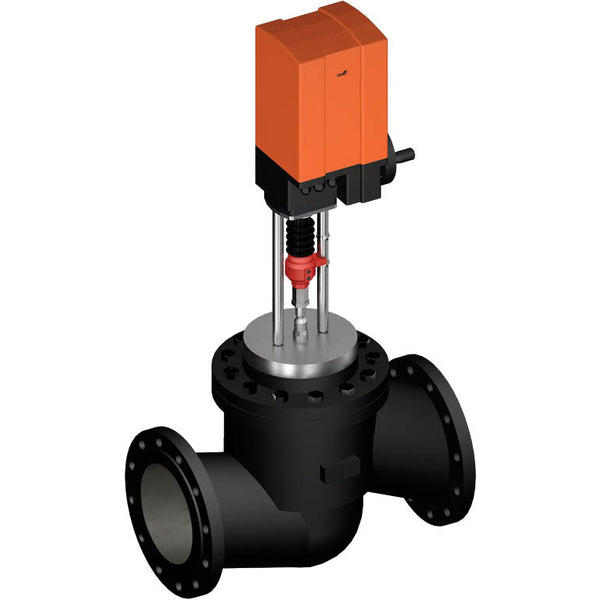

Belimo Vanne à Globe DN200 Bride 65mm Course Kvs630 24VAC/DC 82s 2-10V 12000N IP65 Terminal H6200+GV12-24-SR-T

Il s'agit d'une vanne à globe Belimo à 2 voies avec un boîtier en fonte et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 200 et la taille de la bride est DN 200. Le cône de la vanne présente une caractéristique équipercentuelle selon la norme VDI/VDE 2173, optimisée dans sa plage d'ouverture. La différence de pression maximale est de 0,6 bar (8,7 psi). La vanne peut fonctionner entre 5 et 120 °C (41 à 248 °F). La valeur Kv de la vanne est de 630 m3/h, ce qui équivaut à une valeur Cv de 728,91 gpm. La longueur de course de la vanne est de 65 mm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur modulant nécessite une entrée de 2 à 10 V et offre une rétroaction de position, garantissant un contrôle précis de son fonctionnement et une surveillance précise de sa position dans la plage de tension désignée. L'actionneur ouvre/ferme la vanne en 82 secondes. L'actionneur a une classification IP65.

L'actionneur est protégé contre les courts-circuits, l'inversion de polarité et la surcharge. Dans un état sans tension ou lorsque le moteur est éteint, des mouvements ascendants et descendants peuvent être effectués en appuyant et en tournant la volant. La course est indiquée mécaniquement sur le support et l'indicateur s'ajuste automatiquement. L'actionneur est monté en usine sur la vanne correspondante. La connexion électrique est réalisée par fermeture de forme et la transmission de puissance est assurée par un accouplement sécurisé en torsion.

Avantages :

• Caractéristique de débit à pourcentage égal, la dérivation a une caractéristique linéaire
