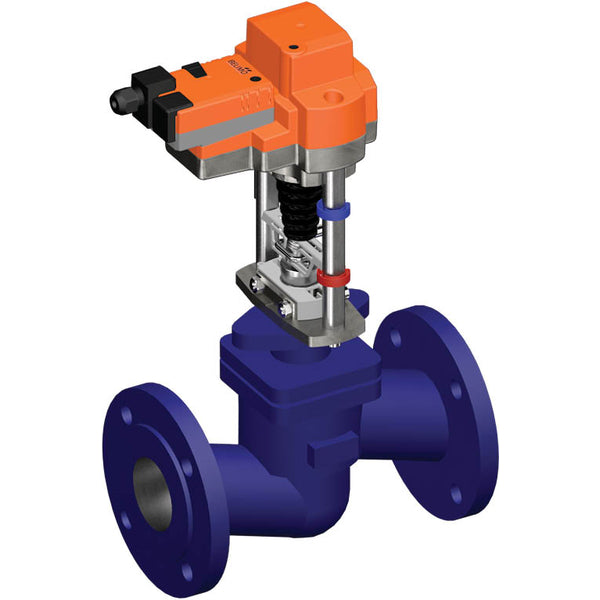

Vanne à Globe Belimo DN80 Bride 30mm Course Kvs100 24VAC/DC 150s MP-Bus 0-10/2-10V 2500N IP54 H680S/EV24A-MP-TPC

Il s'agit d'une vanne à globe Belimo 2 voies avec un boîtier en fonte revêtu et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 80 et la taille de la bride est DN 80. Le cône de la vanne présente une caractéristique équipercentuelle selon la norme VDI/VDE 2173, optimisée dans sa plage d'ouverture. La différence de pression maximale est de 3,5 bar (50,8 psi). La vanne peut fonctionner entre 5 et 150 °C (41 à 302 °F). La valeur Kv de la vanne est de 100 m3/h, ce qui équivaut à une valeur Cv de 115,7 gpm. La longueur de course de la vanne est de 30 mm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur utilise le protocole de communication MP-Bus et fournit une rétroaction de position dans la plage de 0 à 10 V ou de 2 à 10 V, permettant un contrôle précis et une surveillance précise de sa position dans la plage de tension spécifiée. L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur a une classification IP54.

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Un déverrouillage manuel est possible avec un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou verrouillé. Les ajustements de course peuvent être effectués à l'aide d'une clé Allen de 5 mm insérée sur le dessus de l'actionneur, la tige s'étendant lorsqu'elle est tournée dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur la vanne à globe à l'aide de mâchoires de serrage creuses à ajustement par forme et peut être tourné à 360° sur le col de la vanne. L'actionneur se connecte à un signal de commande de 0 à 10 V et se déplace vers la position définie par le signal. La mesure de tension est utilisée à la fois pour afficher visuellement la position de la vanne dans la plage de 0,5% à 100% et comme signal de commande pour d'autres actionneurs. En mode bus, l'actionneur reçoit son signal de commande numérique du contrôleur de niveau supérieur via le MP-Bus et se déplace vers la position définie. La connexion U sert d'interface de communication sans fournir de tension de mesure analogique. Le réglage d'usine par défaut rétracte la tige de l'actionneur.

Avantages :

• Caractéristique de débit à pourcentage égal, la dérivation a une caractéristique linéaire
