Vanne à Globe Belimo DN80 Bride 30mm Course Kvs100 100-240VAC Sûr en Cas de Défaillance NC/NO 150s 3-Points 2000N IP54 H680S/AVK230A-3

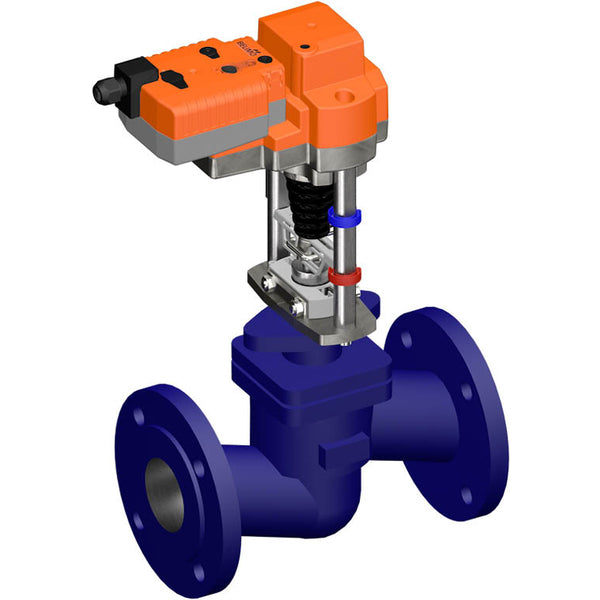

Il s'agit d'une vanne à globe Belimo 2 voies avec un boîtier en fonte revêtu et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 80 et la taille de la bride est DN 80. Le cône de la vanne présente une caractéristique équipercentuelle selon VDI/VDE 2173, optimisée dans sa plage d'ouverture. La différence de pression maximale est de 2,5 bar (36,3 psi). La vanne peut fonctionner entre 5 et 150 °C (41 à 302 °F). La valeur Kv de la vanne est de 100 m3/h, ce qui équivaut à une valeur Cv de 115,7 gpm. La longueur de course de la vanne est de 30 mm. L'actionneur nécessite une tension d'alimentation de 100-240 V CA. L'actionneur dispose d'un contrôle à trois points (ouverture-fermeture). L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur a une classification IP54. L'actionneur est équipé d'une fonction de sécurité en cas de défaillance de courant (NC/NO) qui garantit un fonctionnement sûr en cas de panne de courant.

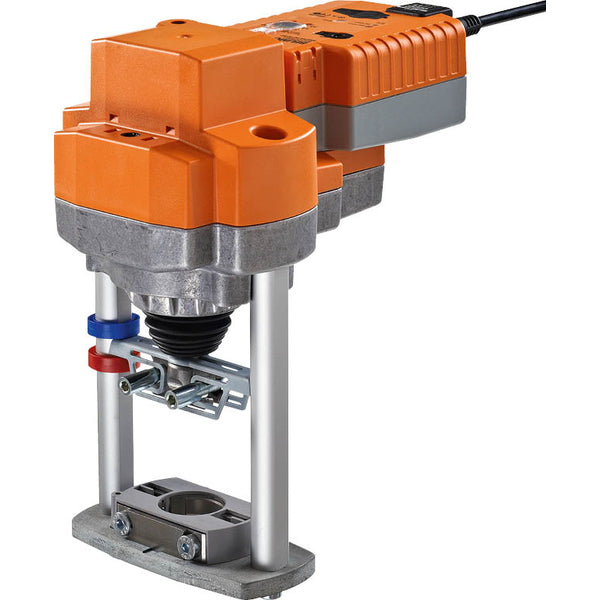

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Pendant l'actionnement, le commutateur de sens de course bascule la direction de marche en fonctionnement normal. Cependant, cela n'affecte pas la position de sécurité prédéfinie. Un réglage manuel est possible avec un bouton-poussoir. Le train d'engrenages se désengage et l'actionneur se désolidarise pendant la durée où le bouton est enfoncé. Les réglages de course peuvent être effectués à l'aide d'une clé Allen de 5 mm insérée en haut de l'actionneur, la tige s'allonge lorsqu'elle est tournée dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur la vanne à globe à l'aide de mâchoires de serrage creuses à ajustement par forme et peut être tourné à 360° sur le col de la vanne. L'actionneur déplace la vanne vers la position de fonctionnement souhaitée simultanément à la charge des condensateurs intégrés. Si l'alimentation électrique est interrompue, la vanne passe à la position de sécurité choisie en utilisant l'énergie électrique stockée. Le réglage par défaut en usine rétracte la tige de l'actionneur. Lors de l'expédition de combinaisons vanne-actionneur, la direction du mouvement est définie en fonction du point de fermeture de la vanne. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Cela garantit que, en cas de panne de courant, l'actionneur peut passer de sa position actuelle à la position de sécurité à tout moment. La position de sécurité par défaut du bouton rotatif permet de régler la position de sécurité préférée. La plage de réglage est basée sur la hauteur de course maximale de l'actionneur. En cas de panne de courant, l'actionneur se déplace vers la position de sécurité choisie en tenant compte d'un temps de pontage prédéfini en usine de 2 secondes. Après la livraison en usine, l'actionneur est complètement déchargé et nécessite environ 20 secondes de précharge avant la configuration initiale pour atteindre le niveau de tension nécessaire dans les condensateurs.

Avantages :

• Caractéristique de débit à pourcentage égal, la dérivation a une caractéristique linéaire
• L'actionneur est équipé d'une fonction de sécurité en cas de défaillance
