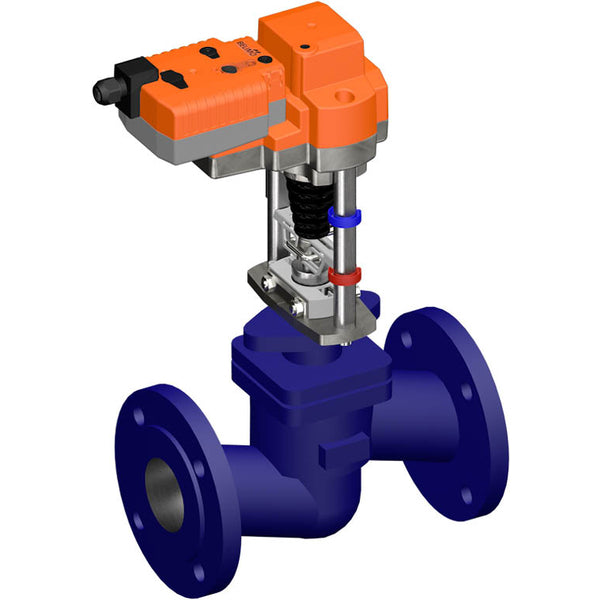

Vanne à Globe Belimo DN65 Bride 30mm Course Kvs63 24VAC/DC Sûr en Cas de Défaillance NC/NO 150s 0-10V 2000N IP54 H665S/AVK24A-SZ-TPC

Il s'agit d'un robinet à soupape à deux voies avec un corps en fonte revêtu et un joint en EPDM. Le diamètre d'alésage de la vanne est de DN 65 et la taille de la bride est de DN 65. Le profil du cône de la soupape détermine la caractéristique de débit à pourcentage égal. La pression différentielle maximale est de 4 bars. La vanne peut fonctionner entre 5 et 150 °C (41 à 302 °F). La valeur Kv de la vanne est de 63 m3/h, ce qui équivaut à une valeur Cv de 72,89 gpm. La longueur de course des valves est de 30 mm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur utilise un type de commande 0-10 V et fournit un retour d'information sur la position, ce qui permet un contrôle précis de ses mouvements et une surveillance exacte de sa position dans la plage de tension spécifiée. L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur a un indice de protection IP54. L'actionneur est équipé d'une fonction de sécurité intégrée (NC/NO) qui garantit un fonctionnement sûr en cas de panne de courant.

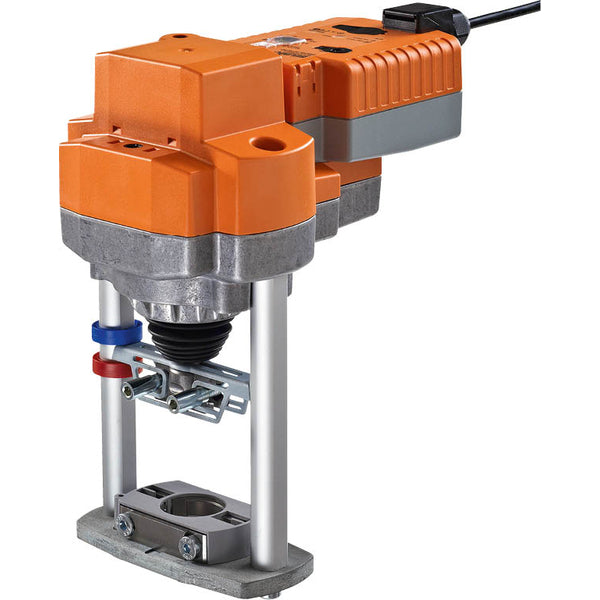

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Lors de l'actionnement, l'interrupteur de sens de course bascule le sens de marche en fonctionnement normal. Toutefois, cela n'affecte pas la position de sécurité prédéfinie. Une commande manuelle est possible à l'aide d'un bouton-poussoir. Le train d'engrenages se désengage et l'actionneur se découple pendant la durée de la pression sur le bouton. Les réglages de la course peuvent être effectués à l'aide d'une clé à vis à six pans creux de 5 mm insérée en haut de l'actionneur, la tige sortant lorsqu'elle est tournée dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur le robinet à soupape à l'aide de mâchoires de serrage creuses adaptées à la forme et il peut être tourné à 360° sur le col du robinet. L'actionneur peut être commandé par un signal de commande standard de 0 à 10 V, se déplaçant simultanément vers une position déterminée par le signal de commande pendant que les condensateurs intégrés sont chargés. Si la tension d'alimentation est interrompue, la vanne passe à la position de sécurité prédéterminée en utilisant l'énergie électrique stockée. Le réglage d'usine par défaut rétracte la tige de l'actionneur. Lors de l'expédition de combinaisons valve-actionneur, la direction du mouvement est définie en fonction du point de fermeture de la valve. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Ainsi, en cas de panne de courant, l'actionneur peut à tout moment passer de sa position actuelle à la position de sécurité. Le bouton rotatif de position de sécurité permet de régler la position de sécurité préférée. La plage de réglage est basée sur la hauteur de course maximale de l'actionneur. En cas de coupure de courant, l'actionneur se déplace vers la position de sécurité choisie en tenant compte d'un temps de pontage réglé en usine à 2 secondes. Après la livraison en usine, l'actionneur est complètement déchargé et nécessite environ 20 secondes de précharge avant la configuration initiale pour atteindre le niveau de tension nécessaire dans les condensateurs.

Pour :

• Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
• Cet actionneur modulant peut positionner la vanne de 0 à 90 degrés avec un signal de commande de 0 à 10 V.
• L'actionneur est équipé d'une fonction de sécurité intégrée.
