Vanne à Globe Belimo 30mm Bride DN100 Kvs145 24VAC/DC Sûr en Cas de Défaillance 150s BACnet 0-10/2-10V 2000N IP54 H6100SP/AVK24A-MOD

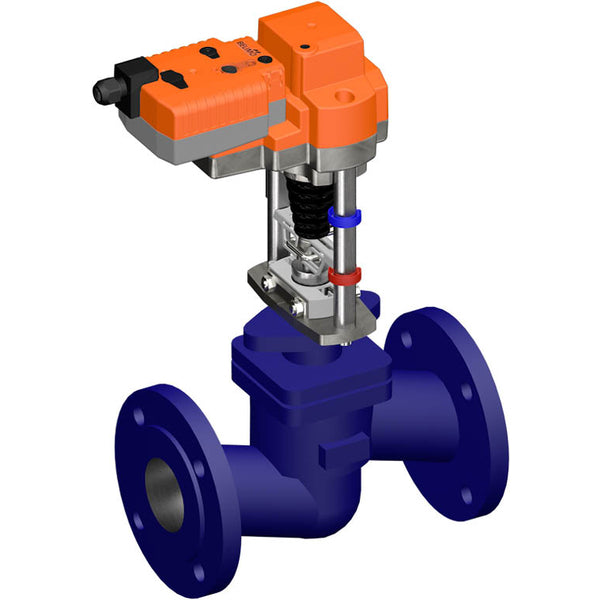

Ceci est une vanne à globe 2 voies avec un boîtier en fonte revêtu et un joint EPDM. Le diamètre de passage de la vanne est DN 100 et la taille de la flasque est DN 100. Le profil du cône de la vanne détermine la caractéristique de débit à pourcentage égal. La pression différentielle maximale est de 6 bars (87 psi). La vanne peut fonctionner entre 5 et 150 °C (41 à 302 °F). La valeur Kv de la vanne est de 145 m3/h, équivalente à une valeur Cv de 167,76 gpm. La longueur de course de la vanne est de 30 mm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et fournit un retour de position précis dans la plage de 0-10 V ou 2-10 V, garantissant un contrôle précis et réactif dans diverses applications. L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur a une classification IP54. L'actionneur est équipé d'une fonction fail-safe (NC/NO) qui garantit un fonctionnement sûr en cas de panne de courant.

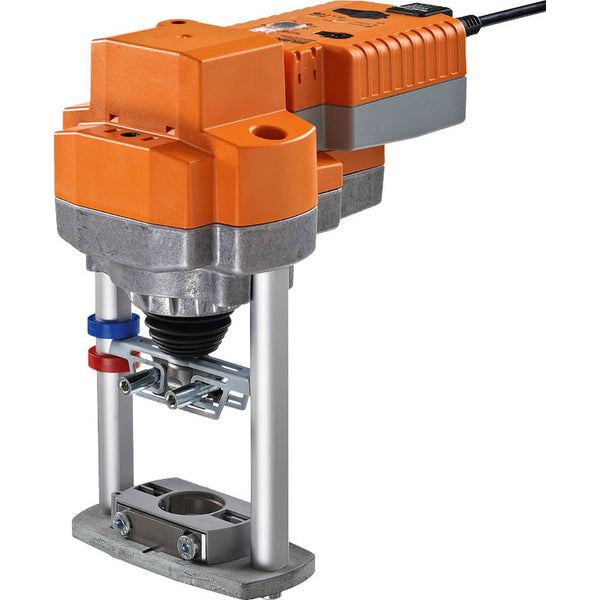

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la fin de course est atteinte. Pendant l'activation, l'interrupteur de direction de course bascule la direction de fonctionnement en fonctionnement normal. Cependant, cela n'affecte pas la position fail-safe prédéfinie. Un contrôle manuel est possible avec un bouton-poussoir. Le train d'engrenage se désengage et l'actionneur se découple pendant la durée où le bouton est enfoncé. Des ajustements de course peuvent être effectués à l'aide d'une clé à douille hexagonale de 5 mm insérée en haut de l'actionneur, la tige s'étendant lorsqu'elle est tournée dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur la vanne à globe à l'aide de mâchoires de serrage creuses à emboîtement et peut être tourné à 360° sur le col de la vanne. L'actionneur déplace la vanne vers la position de fonctionnement souhaitée simultanément pendant que les condensateurs intégrés se chargent. Si l'alimentation est interrompue, la vanne se déplace vers la position fail-safe choisie en utilisant l'énergie électrique stockée. L'actionneur est livré avec une interface intégrée pour BACnet MSTP, Modbus RTU et MP-Bus. Il obtient le signal de contrôle numérique du système de contrôle et fournit l'état actuel. Le réglage d'usine par défaut rétracte la tige de l'actionneur. Lors de l'expédition de combinaisons vanne-actionneur, la direction de mouvement est définie en fonction du point de fermeture de la vanne. Les actionneurs à condensateur nécessitent une période de pré-chargement pour amener les condensateurs à un niveau de tension utilisable. Cela garantit qu'en cas de panne de courant, l'actionneur peut se déplacer de sa position actuelle vers la position fail-safe à tout moment. La position de fail-safe du bouton rotatif permet d'ajuster la position de fail-safe préférée. La plage d'ajustement est basée sur la hauteur de course maximale de l'actionneur. En cas de panne de courant, l'actionneur se déplace vers la position fail-safe choisie en tenant compte d'un temps de pontage réglé en usine de 2 secondes. Après livraison d'usine, l'actionneur est complètement déchargé et nécessite environ 20 secondes de pré-chargement avant la configuration initiale pour atteindre le niveau de tension nécessaire dans les condensateurs. La tige de décharge partielle et les canaux de débordement permettent à cette vanne de gérer des pressions de fermeture élevées.

Avantages :

• Le disque caractérisé intégré assure un débit à pourcentage égal, idéal pour les circuits de chauffage
• Cet actionneur modulant peut positionner la vanne n'importe où entre 0-90 degrés avec un signal de contrôle de 0-10 V/2-10 V
• L'actionneur est équipé d'une fonction fail-safe
