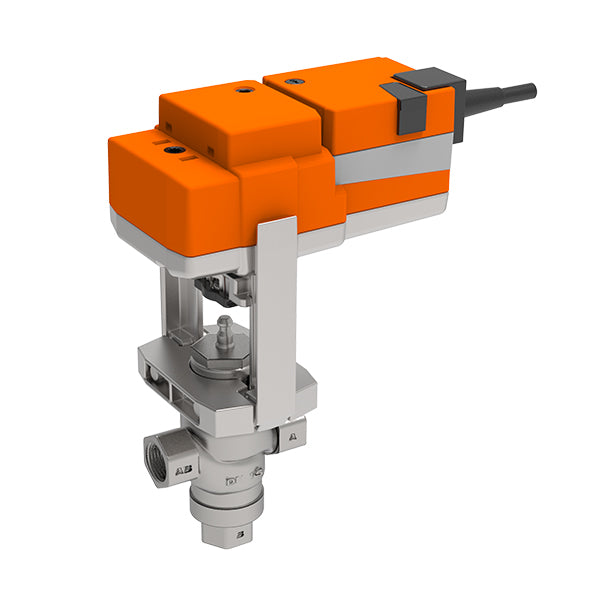

Belimo Vanne à Globe 3 Voies Rp2 Course de 20mm Kvs40 100-240VAC 35s 2/3-Point 1000N IP54 H350S-P/NVC230A-TPC

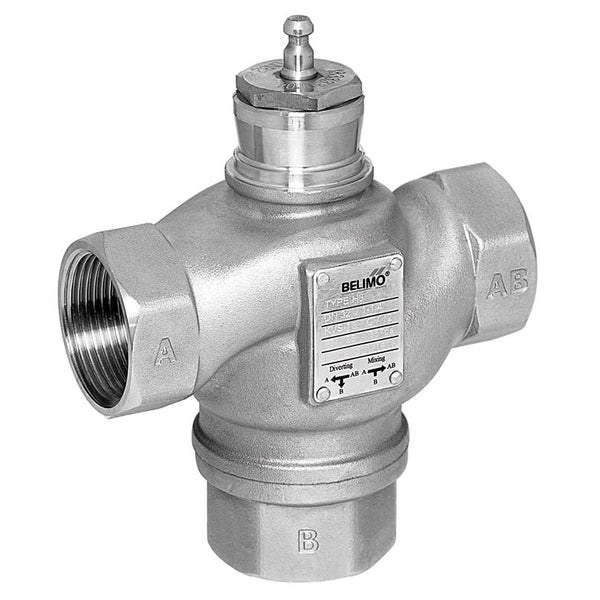

Il s'agit d'une vanne à globe Belimo 3 voies avec un boîtier en acier inoxydable et un joint PTFE/FFKM. Le diamètre de l'alésage de la vanne est DN 50 et la taille du port est Rp 2 pouces avec un filetage femelle. Le cône de la vanne présente une caractéristique équipercentuelle selon la norme VDI/VDE 2173, optimisée dans sa plage d'ouverture. La différence de pression maximale est de 3 bar (43.5 psi). La vanne peut fonctionner entre 0 et 130 °C (32 à 266 °F). La valeur Kv de la vanne est de 40 m3/h, ce qui équivaut à une valeur Cv de 46.28 gpm. La longueur de course de la vanne est de 20 mm. L'actionneur nécessite une tension d'alimentation de 100-240 V CA. L'actionneur dispose d'un contrôle à deux points et à trois points. L'actionneur ouvre/ferme la vanne en 35 secondes. L'actionneur est classé IP54.

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Un déverrouillage manuel est possible avec un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou verrouillé. La course peut être ajustée à l'aide d'une clé Allen de 4 mm insérée dans le haut de l'actionneur, l'arbre de course s'étendant lorsqu'il est tourné dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur la vanne à globe à l'aide de mâchoires de serrage creuses à ajustement par forme et peut être tourné à 360° sur le col de la vanne. Le réglage par défaut en usine rétracte la tige de l'actionneur.

Avantages :

• Convient aux milieux agressifs et aux températures élevées grâce aux matériaux de haute qualité
• Caractéristique de débit à pourcentage égal, la dérivation a une caractéristique linéaire
