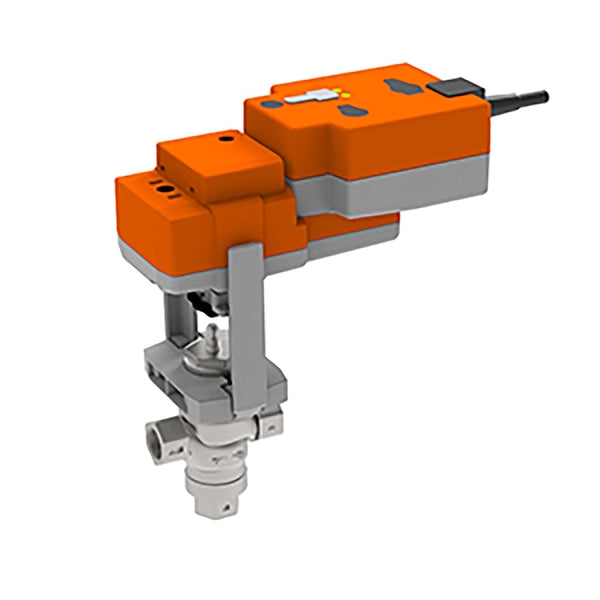

Belimo Vanne à Globe 3 Voies Rp1-1/4 Course de 20mm Kvs16 24VAC/DC Sûr en Cas de Défaillance 150s 2-10V 1000N IP54 H332S-M/NVK24A-SR-TPC

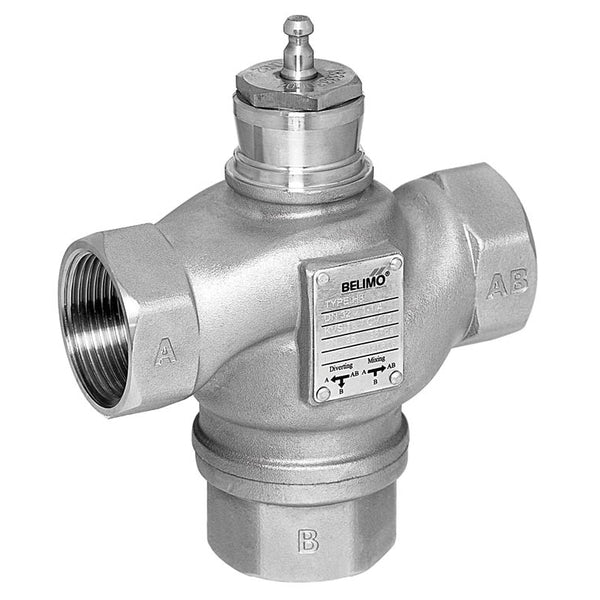

Il s'agit d'une vanne à globe Belimo 3 voies avec un boîtier en acier inoxydable et un joint PTFE/FFKM. Le diamètre de l'alésage de la vanne est DN 32 et la taille du port est Rp 1 1/4 pouce avec un filetage femelle. Le cône de la vanne présente une caractéristique équipercentuelle selon la norme VDI/VDE 2173, optimisée dans sa plage d'ouverture. La différence de pression maximale est de 5,5 bar (79,8 psi). La vanne peut fonctionner entre 0 et 130 °C (32 à 266 °F). La valeur Kv de la vanne est de 16 m3/h, ce qui équivaut à une valeur Cv de 18,51 gpm. La longueur de course de la vanne est de 20 mm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur modulant nécessite une entrée de 2-10 V et offre une rétroaction de position, garantissant un contrôle précis de son fonctionnement et une surveillance précise de sa position dans la plage de tension désignée. L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur a une classification IP54. L'actionneur est équipé d'une fonction fail-safe (NC/NO) qui garantit un fonctionnement sûr en cas de panne de courant.

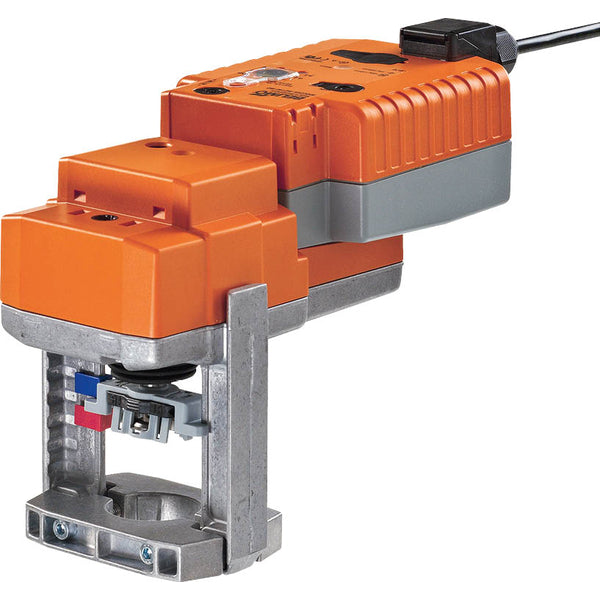

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Un déverrouillage manuel est possible avec un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou verrouillé. La course peut être ajustée à l'aide d'une clé Allen de 4 mm insérée sur le dessus de l'actionneur, l'arbre de course s'étendant lorsqu'il est tourné dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur la vanne à globe à l'aide de mâchoires de serrage creuses à ajustement par forme et peut être tourné à 360° sur le col de la vanne. L'actionneur déplace la vanne vers la position de fonctionnement souhaitée simultanément à la charge des condensateurs intégrés. En cas de coupure de courant, la vanne passe à la position fail-safe choisie en utilisant l'énergie électrique stockée. Le réglage par défaut en usine rétracte la tige de l'actionneur. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Cela garantit que, en cas de panne de courant, l'actionneur peut passer de sa position actuelle à la position fail-safe à tout moment. La position fail-safe du bouton rotatif permet d'ajuster la position fail-safe préférée. La plage de réglage est basée sur la hauteur de course maximale de l'actionneur. En cas de panne de courant, l'actionneur se déplace vers la position fail-safe choisie en tenant compte d'un temps de pontage prédéfini en usine de 2 secondes. Après la livraison en usine, l'actionneur est complètement déchargé et nécessite environ 20 secondes de précharge avant la configuration initiale pour atteindre le niveau de tension nécessaire dans les condensateurs.

Avantages :

• Convient aux milieux agressifs et aux températures élevées grâce aux matériaux de haute qualité
• L'actionneur est équipé d'une fonction fail-safe
• Caractéristique de débit à pourcentage égal, la dérivation a une caractéristique linéaire
