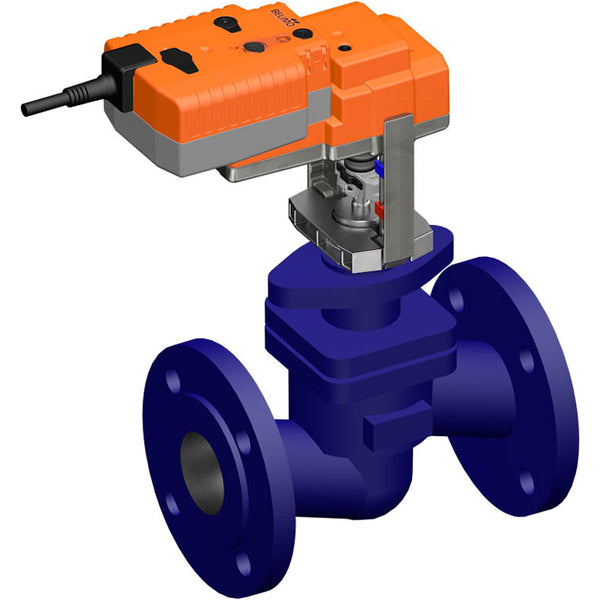

Robinet à soupape électrique 18mm Bride DN 80 Fonte EPDM 90m3/h 16bar/232psi 24 V AC/DC

Il s'agit d'un robinet à soupape à deux voies avec un corps en fonte revêtu et un joint en EPDM. Le diamètre d'alésage de la vanne est de DN 80 et la taille de la bride est de DN 80. Le profil du cône de la soupape détermine la caractéristique de débit à pourcentage égal. Cette vanne résiste à une pression allant jusqu'à 16 bars (232 psi). La vanne peut fonctionner entre 5 et 150 °C (41 à 302 °F). La valeur Kv de la vanne est de 90 m3/h, ce qui équivaut à une valeur Cv de 104,13 gpm. La longueur de course des valves est de 18 mm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur utilise un type de commande 0-10 V et fournit un retour d'information sur la position, ce qui permet un contrôle précis de ses mouvements et une surveillance exacte de sa position dans la plage de tension spécifiée. L'actionneur ouvre/ferme la vanne en 35 secondes. L'actionneur a un indice de protection IP54. L'actionneur est équipé d'une fonction de sécurité intégrée (NC/NO) qui garantit un fonctionnement sûr en cas de panne de courant.

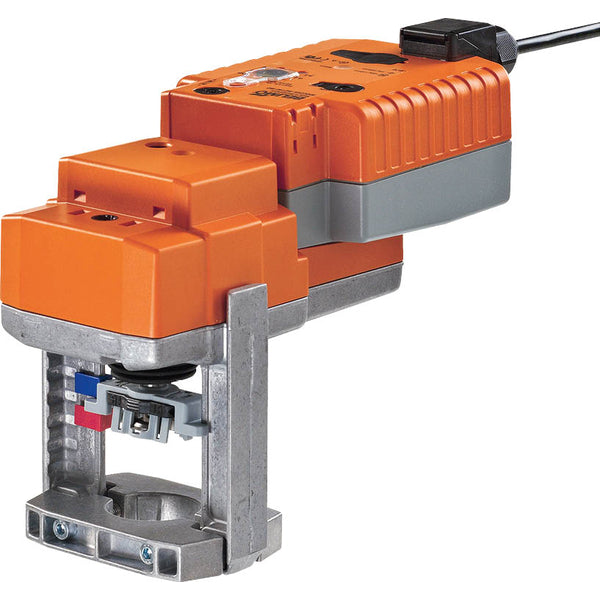

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou verrouillé. La course peut être réglée à l'aide d'une clé à six pans creux de 4 mm insérée au sommet de l'actionneur, l'arbre de course s'étendant lorsqu'il est tourné dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur le robinet à soupape à l'aide de mâchoires de serrage creuses adaptées à la forme et il peut être tourné à 360° sur le col du robinet. L'actionneur déplace la vanne dans la position de fonctionnement souhaitée en même temps que les condensateurs intégrés se chargent. Si l'alimentation électrique est interrompue, la vanne se met dans la position de sécurité choisie en utilisant l'énergie électrique stockée. Le réglage d'usine par défaut rétracte la tige de l'actionneur. Lors de l'expédition de combinaisons valve-actionneur, la direction du mouvement est définie en fonction du point de fermeture de la valve. Lorsque l'actionneur est activé, le commutateur de sens de course modifie le sens de marche en fonctionnement normal. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Ainsi, en cas de panne de courant, l'actionneur peut à tout moment passer de sa position actuelle à la position de sécurité. Le bouton rotatif de position de sécurité permet de régler la position de sécurité préférée. La plage de réglage est basée sur la hauteur de course maximale de l'actionneur. En cas de coupure de courant, l'actionneur se déplace vers la position de sécurité choisie en tenant compte d'un temps de pontage réglé en usine à 2 secondes. Après la livraison en usine, l'actionneur est complètement déchargé et nécessite environ 20 secondes de précharge avant la configuration initiale pour atteindre le niveau de tension nécessaire dans les condensateurs.

Pour :

• Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
• Cet actionneur modulant peut positionner la vanne de 0 à 90 degrés avec un signal de commande de 0 à 10 V.
• L'actionneur est équipé d'une fonction de sécurité intégrée.
