Vanne à Globe Belimo G1-1/8 Course de 15mm Kvs1 24VAC/DC 35s 0-10V 500N IP54 H412B/LVC24A-SZ-TPC

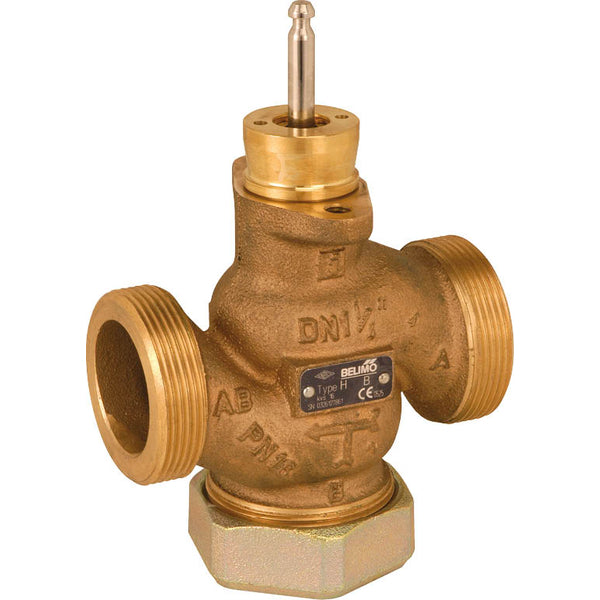

Ceci est une vanne à globe Belimo 2 voies avec un boîtier en laiton et un joint EPDM. Le diamètre de passage de la vanne est DN 15 et la taille du port est G 1 1/8 pouce avec filetage mâle. Le cône de la vanne présente une caractéristique équipercentuelle selon VDI/VDE 2173, optimisée dans sa plage d'ouverture. La pression différentielle maximale est de 4 bars (58 psi). La vanne peut fonctionner entre 5 et 120 °C (41 à 248 °F). La valeur Kv de la vanne est de 1 m3/h, équivalente à une valeur Cv de 1,16 gpm. La longueur de course de la vanne est de 15 mm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur utilise un type de contrôle 0-10 V et fournit un retour de position, permettant un contrôle précis de ses mouvements et une surveillance précise de sa position dans la plage de tension spécifiée. L'actionneur ouvre/ferme la vanne en 35 secondes. L'actionneur a une classification IP54.
- Prix normal
- €647,98
- Prix normal
- €539,98
Description
Ceci est une vanne à globe Belimo 2 voies avec un boîtier en laiton et un joint EPDM. Le diamètre de passage de la vanne est DN 15 et la taille du port est G 1 1/8 pouce avec filetage mâle. Le cône de la vanne présente une caractéristique équipercentuelle selon VDI/VDE 2173, optimisée dans sa plage d'ouverture. La pression différentielle maximale est de 4 bars (58 psi). La vanne peut fonctionner entre 5 et 120 °C (41 à 248 °F). La valeur Kv de la vanne est de 1 m3/h, équivalente à une valeur Cv de 1,16 gpm. La longueur de course de la vanne est de 15 mm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur utilise un type de contrôle 0-10 V et fournit un retour de position, permettant un contrôle précis de ses mouvements et une surveillance précise de sa position dans la plage de tension spécifiée. L'actionneur ouvre/ferme la vanne en 35 secondes. L'actionneur a une classification IP54.

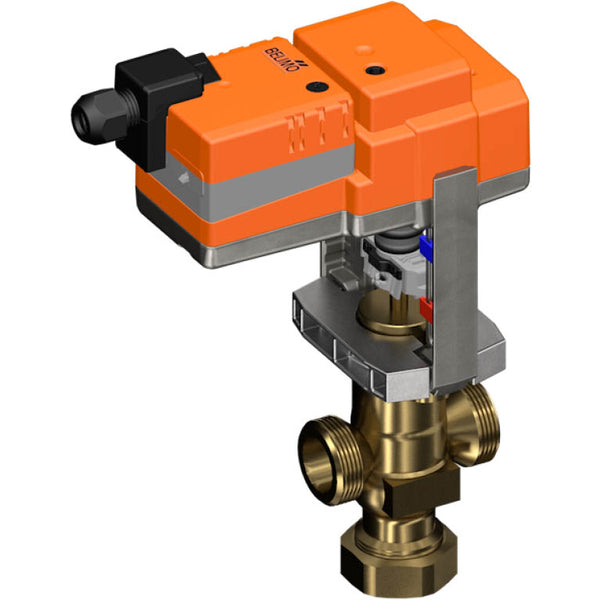

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Un fonctionnement manuel est possible avec un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou verrouillé. La course peut être ajustée à l'aide d'une clé à douille hexagonale de 4 mm insérée en haut de l'actionneur, la tige de course s'étendant lorsqu'elle est tournée dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur la vanne à globe à l'aide de mâchoires de serrage creuses à emboîtement et peut être tourné à 360° sur le col de la vanne. L'actionneur peut être contrôlé avec un signal de contrôle standard de 0-10 V et se déplace vers la position dictée par le signal de contrôle. La mesure de tension est utilisée à la fois pour afficher visuellement la position de la vanne dans la plage de 0,5 % à 100 % et comme signal de contrôle pour d'autres actionneurs. Le réglage d'usine par défaut rétracte la tige de l'actionneur.
Avantages :
- Caractéristique de débit à pourcentage égal, le bypass a une caractéristique linéaire
