Vanne à Globe Belimo 15mm Bride DN32 Kvs16 24VAC/DC 150s MP-Bus 0-10/2-10V 500N IP54 H6032X16-S2/LV24A-MP-TPC

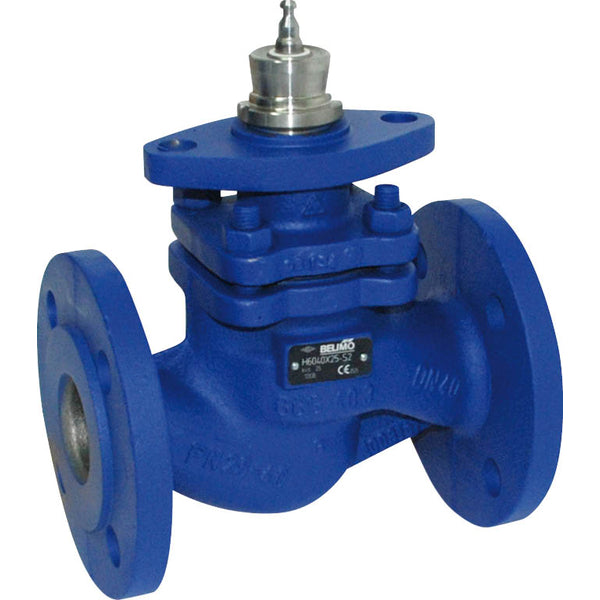

Il s'agit d'un robinet à soupape à deux voies avec un corps en fonte revêtu et un joint en EPDM. Le diamètre d'alésage de la vanne est de DN 32 et la taille de la bride est de DN 32. Le profil du cône de la soupape détermine la caractéristique de débit à pourcentage égal. La pression différentielle maximale est de 3 bars. La vanne peut fonctionner entre 5 et 150 °C (41 à 302 °F). La valeur Kv de la vanne est de 16 m3/h, ce qui équivaut à une valeur Cv de 18,51 gpm. La longueur de course des valves est de 15 mm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur utilise le protocole de communication MP-Bus et fournit un retour de position dans la plage de 0-10 V ou 2-10 V, ce qui permet un contrôle précis et une surveillance exacte de sa position dans la plage de tension spécifiée. L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur a un indice de protection IP54.

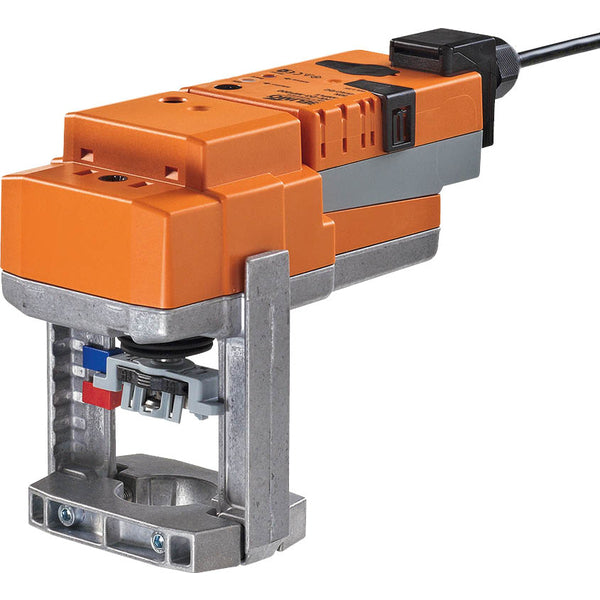

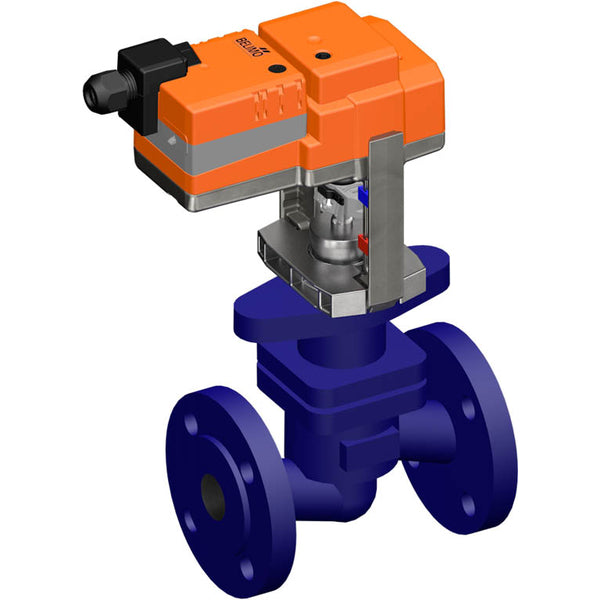

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou verrouillé. La course peut être réglée à l'aide d'une clé à six pans creux de 4 mm insérée au sommet de l'actionneur, l'arbre de course s'étendant lorsqu'il est tourné dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur le robinet à soupape à l'aide de mâchoires de serrage creuses adaptées à la forme et il peut être tourné à 360° sur le col du robinet. L'actionneur se connecte à un signal de commande 0-10 V et se déplace vers la position définie par le signal. La mesure de la tension est utilisée à la fois pour afficher visuellement la position de la vanne dans la plage de 0,5 % à 100 % et comme signal de commande pour d'autres actionneurs. En mode bus, l'actionneur reçoit son signal de commande numérique du contrôleur de niveau supérieur via le bus MP et se déplace jusqu'à la position définie. La connexion U sert d'interface de communication sans fournir de tension de mesure analogique. Le réglage d'usine par défaut rétracte la tige de l'actionneur. Lors de l'expédition de combinaisons valve-actionneur, la direction du mouvement est définie en fonction du point de fermeture de la valve. Lorsque l'actionneur est activé, le commutateur de sens de course modifie le sens de marche en fonctionnement normal.

Pour :

• Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
• Cet actionneur modulant peut positionner la vanne entre 0 et 90 degrés avec un signal de commande de 0-10 V/2-10 V.
