Vanne à Globe Belimo DN32 Bride Course de 15mm Kvs16 100-240VAC 150s 2/3-points 1000N IP54 H632S/NV230A-TPC

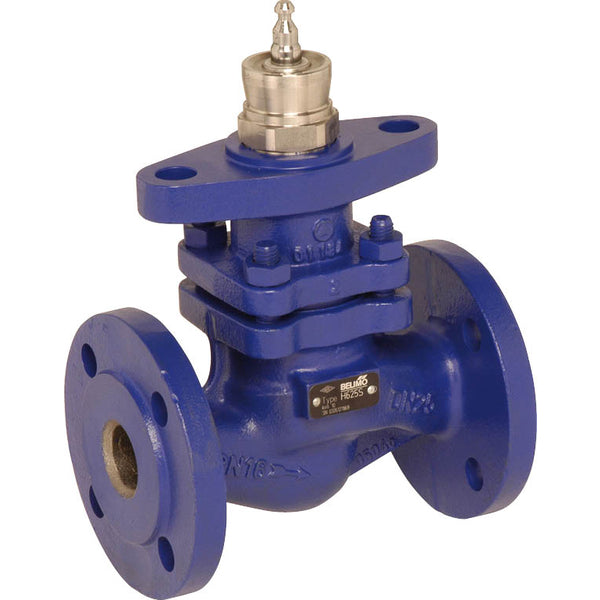

Il s'agit d'une vanne à globe Belimo 2 voies avec un boîtier en fonte revêtu et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 32 et la taille de la bride est DN 32. Le cône de la vanne présente une caractéristique équipercentuelle selon la norme VDI/VDE 2173, optimisée dans sa plage d'ouverture. La différence de pression maximale est de 9,5 bar (137,8 psi). La vanne peut fonctionner entre 5 et 150 °C (41 à 302 °F). La valeur Kv de la vanne est de 16 m3/h, ce qui équivaut à une valeur Cv de 18,51 gpm. La longueur de course de la vanne est de 15 mm. L'actionneur nécessite une tension d'alimentation de 100-240 V CA. L'actionneur dispose d'un contrôle à deux points et à trois points. L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur est classé IP54.

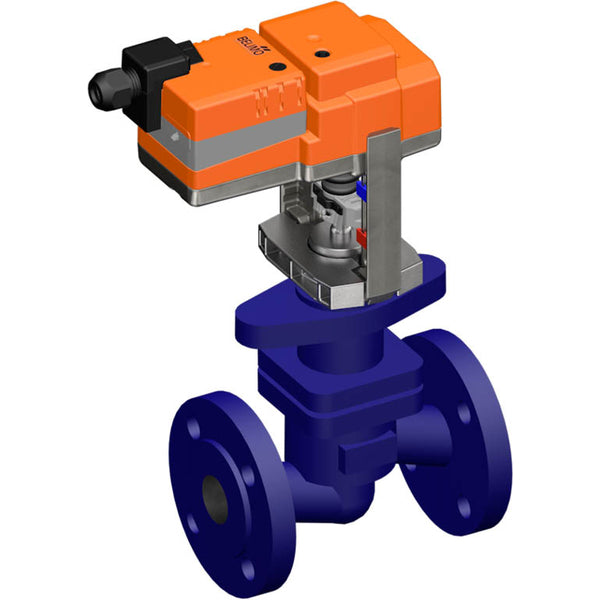

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Un déverrouillage manuel est possible avec un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou verrouillé. La course peut être ajustée à l'aide d'une clé Allen de 4 mm insérée dans le haut de l'actionneur, l'arbre de course s'étendant lorsqu'il est tourné dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur la vanne à globe à l'aide de mâchoires de serrage creuses ajustées et peut être tourné à 360° sur le col de la vanne. Le réglage d'usine par défaut rétracte la tige de l'actionneur.

Avantages :

• Caractéristique de débit à pourcentage égal, la dérivation a une caractéristique linéaire
