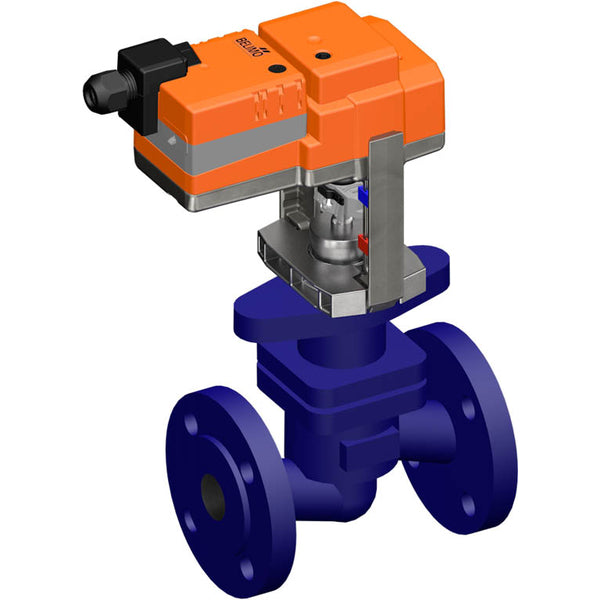

Vanne à Globe Belimo 15mm Bride DN25 Kvs10 24VAC/DC 150s 0-10V 1500N IP54 H6025X10-S2/SV24A-SZ-TPC

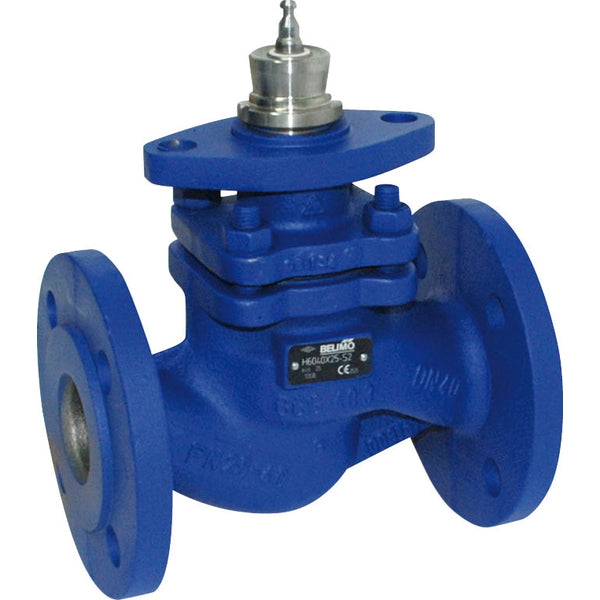

Il s'agit d'une vanne à globe 2 voies avec un boîtier en fonte revêtu et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 25 et la taille de la bride est DN 25. Le profil du cône de la vanne détermine la caractéristique d'écoulement à pourcentage égal. La différence de pression maximale est de 10 bar (145 psi). La vanne peut fonctionner entre 5 et 150 °C (41 à 302 °F). La valeur Kv de la vanne est de 10 m3/h, ce qui équivaut à une valeur Cv de 11,57 gpm. La longueur de course de la vanne est de 15 mm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur utilise un type de commande 0-10 V et fournit une rétroaction de position, permettant un contrôle précis de ses mouvements et une surveillance précise de sa position dans la plage de tension spécifiée. L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur a une classification IP54.

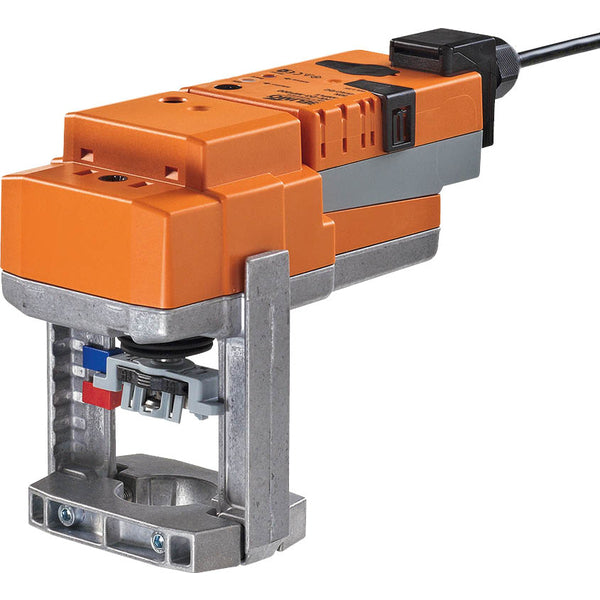

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Un déverrouillage manuel est possible avec un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou verrouillé. La course peut être ajustée à l'aide d'une clé Allen de 4 mm insérée sur le dessus de l'actionneur, l'arbre de course s'étendant lorsqu'il est tourné dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur la vanne à globe à l'aide de mâchoires de serrage creuses à ajustement de forme et peut être tourné à 360° sur le col de la vanne. L'actionneur peut être commandé avec un signal de commande standard de 0-10 V et se déplace vers la position dictée par le signal de commande. La mesure de tension est utilisée à la fois pour afficher visuellement la position de la vanne dans la plage de 0,5% à 100% et comme signal de commande pour d'autres actionneurs. Le réglage d'usine par défaut rétracte la tige de l'actionneur. Lors de l'expédition de combinaisons vanne-actionneur, la direction du mouvement est définie en fonction du point de fermeture de la vanne. Lorsque l'actionneur est activé, le commutateur de direction de course modifie la direction de déplacement pendant le fonctionnement normal.

Avantages :

• Le disque caractérisé intégré assure un écoulement à pourcentage égal, idéal pour les circuits de chauffage
• Cet actionneur modulant peut positionner la vanne n'importe où entre 0 et 90 degrés avec un signal de commande de 0 à 10 V
