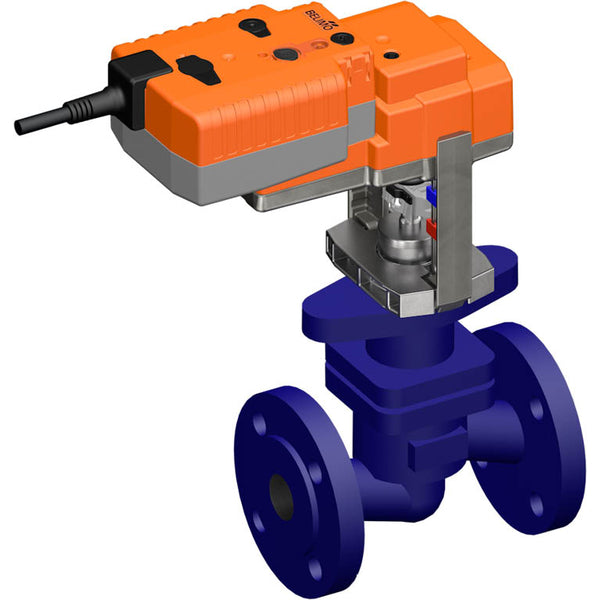

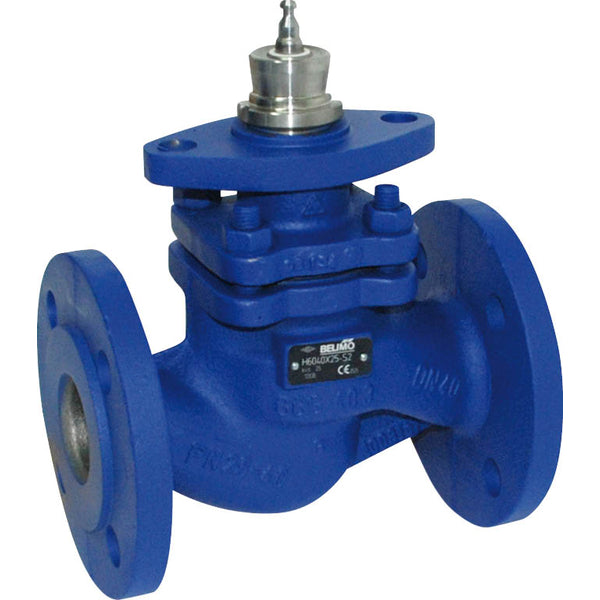

Vanne à Globe Belimo 15mm Bride DN15 Kvs4 24VAC/DC Sûr en Cas de Défaillance 35s 2-10V 1000N IP54 H6015X4-S2/NVKC24A-SR-TPC

Il s'agit d'une vanne à globe 2 voies avec un boîtier en fonte revêtu et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 15 et la taille de la bride est DN 15. Le profil du cône de la vanne détermine la caractéristique d'écoulement à pourcentage égal. La différence de pression maximale est de 10 bar (145 psi). La vanne peut fonctionner entre 5 et 150 °C (41 à 302 °F). La valeur Kv de la vanne est de 4 m3/h, ce qui équivaut à une valeur Cv de 4,63 gpm. La longueur de course de la vanne est de 15 mm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur est configuré avec un type de commande 2-10 V et offre une rétroaction de position, garantissant un contrôle précis de son fonctionnement et une surveillance précise de sa position dans la plage de tension désignée. L'actionneur ouvre/ferme la vanne en 35 secondes. L'actionneur a une classification IP54. L'actionneur est équipé d'une fonction de sécurité en cas de défaillance de courant (NC/NO) qui garantit un fonctionnement sûr en cas de panne de courant.

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Un déverrouillage manuel est possible avec un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou verrouillé. La course peut être ajustée à l'aide d'une clé Allen de 4 mm insérée sur le dessus de l'actionneur, l'arbre de course s'étendant lorsqu'il est tourné dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur la vanne à globe à l'aide de mâchoires de serrage creuses à ajustement parfait et peut être tourné à 360° sur le col de la vanne. L'actionneur déplace la vanne vers la position de fonctionnement souhaitée simultanément à la charge des condensateurs intégrés. En cas de coupure de courant, la vanne passe à la position de sécurité choisie en utilisant l'énergie électrique stockée. L'angle de rotation peut être ajusté avec des butées mécaniques. Le réglage d'usine par défaut rétracte la tige de l'actionneur. Lors de l'expédition de combinaisons vanne-actionneur, la direction du mouvement est définie en fonction du point de fermeture de la vanne. Lorsque l'actionneur est activé, le commutateur de direction de course modifie la direction de déplacement pendant le fonctionnement normal. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Cela garantit que, en cas de panne de courant, l'actionneur peut passer de sa position actuelle à la position de sécurité à tout moment. La position de sécurité du bouton rotatif permet d'ajuster la position de sécurité préférée. La plage de réglage est basée sur la hauteur de course maximale de l'actionneur. En cas de panne de courant, l'actionneur se déplace vers la position de sécurité choisie en tenant compte d'un temps de pontage prédéfini en usine de 2 secondes. Après la livraison en usine, l'actionneur est complètement déchargé et nécessite environ 20 secondes de précharge avant la configuration initiale pour atteindre le niveau de tension nécessaire dans les condensateurs.

Avantages :

• Le disque caractérisé intégré garantit un écoulement à pourcentage égal, idéal pour les circuits de chauffage
• Cet actionneur modulant peut positionner la vanne n'importe où entre 0 et 90 degrés avec un signal de commande de 2 à 10 V
• L'actionneur est équipé d'une fonction de sécurité en cas de défaillance de courant
