Vanne à Globe Belimo 15mm Bride DN15 Kvs2.5 24VAC/DC Sûr en Cas de Défaillance 35s MP-Bus 0-10/2-10V 1000N IP54 H614S/NVKC24A-MP-TPC

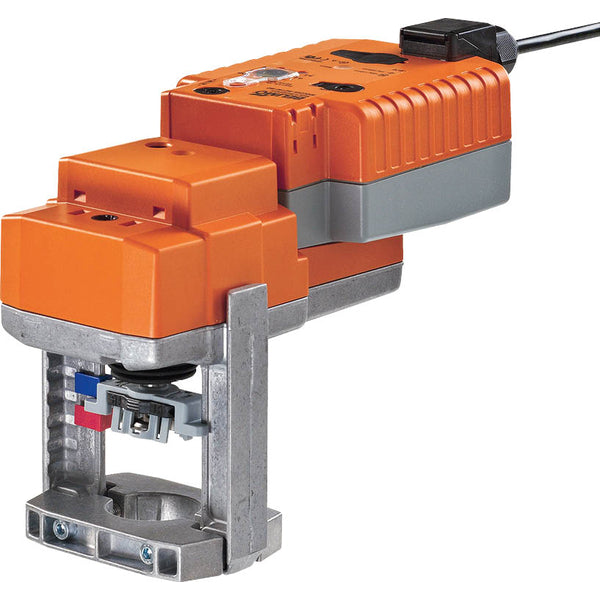

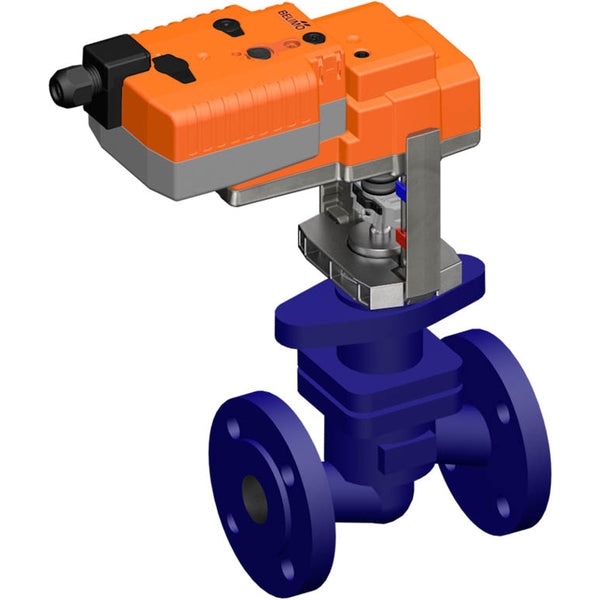

Ceci est une vanne à globe 2 voies avec un boîtier en fonte revêtu et un joint EPDM. Le diamètre de perçage de la vanne est DN 15 et la taille de la bride est DN 15. Le profil du cône de la vanne détermine la caractéristique de débit à pourcentage égal. La pression différentielle maximale est de 10 bars (145 psi). La vanne peut fonctionner entre 5 et 150 °C (41 à 302 °F). La valeur Kv de la vanne est de 2.5 m3/h, équivalente à une valeur Cv de 2.89 gpm. La longueur de course de la vanne est de 15 mm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur utilise le protocole de communication MP-Bus et fournit un retour de position dans la plage de 0-10 V ou 2-10 V, permettant un contrôle précis et une surveillance précise de sa position dans la plage de tension spécifiée. L'actionneur ouvre/ferme la vanne en 35 secondes. L'actionneur a une classification IP54. L'actionneur est équipé d'une fonction fail-safe (NC/NO) qui garantit un fonctionnement sûr en cas de panne de courant.

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Un fonctionnement manuel est possible avec un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou verrouillé. La course peut être ajustée à l'aide d'une clé à douille hexagonale de 4 mm insérée en haut de l'actionneur, la tige de course s'étendant lorsqu'elle est tournée dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur la vanne à globe à l'aide de mâchoires de serrage creuses à emboîtement et peut être tourné à 360° sur le col de la vanne. L'actionneur déplace la vanne vers la position de fonctionnement souhaitée simultanément pendant que les condensateurs intégrés se chargent. Si l'alimentation est interrompue, la vanne se déplace vers la position fail-safe choisie en utilisant l'énergie électrique stockée. Le réglage d'usine par défaut rétracte la tige de l'actionneur. Lors de l'expédition de combinaisons vanne-actionneur, la direction de mouvement est réglée en fonction du point de fermeture de la vanne. Lorsque l'actionneur est activé, l'interrupteur de direction de course modifie la direction de fonctionnement pendant le fonctionnement normal. Les actionneurs à condensateur nécessitent une période de pré-chargement pour amener les condensateurs à un niveau de tension utilisable. Cela garantit qu'en cas de panne de courant, l'actionneur peut se déplacer de sa position actuelle vers la position fail-safe à tout moment. La position fail-safe du bouton rotatif permet d'ajuster la position fail-safe préférée. La plage d'ajustement est basée sur la hauteur de course maximale de l'actionneur. En cas de panne de courant, l'actionneur se déplace vers la position fail-safe choisie en tenant compte d'un temps de pontage réglé en usine de 2 secondes. Après livraison d'usine, l'actionneur est complètement déchargé et nécessite environ 20 secondes de pré-chargement avant la configuration initiale pour atteindre le niveau de tension nécessaire dans les condensateurs.

Avantages :

• Le disque caractérisé intégré assure un débit à pourcentage égal, idéal pour les circuits de chauffage
• Cet actionneur modulant peut positionner la vanne n'importe où entre 0-90 degrés avec un signal de contrôle de 0-10 V/2-10 V
• L'actionneur est équipé d'une fonction fail-safe
