Vanne à Globe Belimo 15mm Bride DN15 Kvs2.5 100-240VAC Sûr en Cas de Défaillance 150s 3 Points 1000N IP54 H614N/NVK230A-3

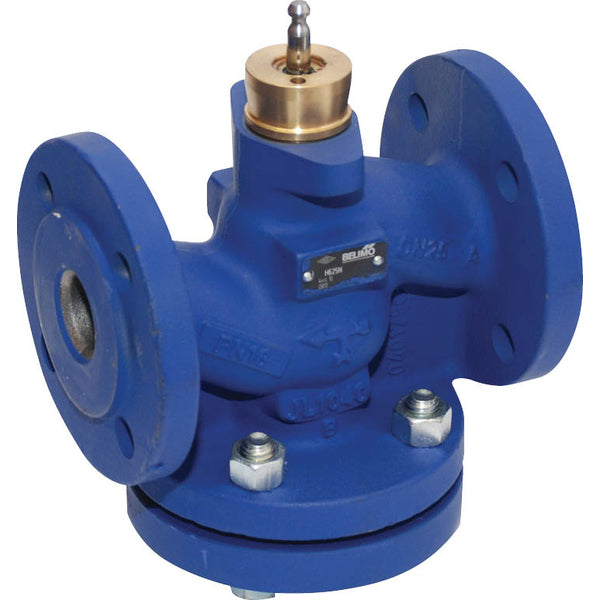

Il s'agit d'un robinet à soupape à deux voies avec un corps en fonte revêtu et un joint en EPDM. Le diamètre d'alésage de la vanne est de DN 15 et la taille de la bride est de DN 15. Le profil du cône de la soupape détermine la caractéristique de débit à pourcentage égal. La pression différentielle maximale est de 4 bars. La vanne peut fonctionner entre 5 et 120 °C (41 et 248 °F). La valeur Kv de la vanne est de 2,5 m3/h, ce qui équivaut à une valeur Cv de 2,89 gpm. La longueur de course des valves est de 15 mm. L'actionneur nécessite une tension d'alimentation de 100-240 V AC. L'actionneur est doté d'une commande à trois points (ouverture-fermeture). L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur a un indice de protection IP54. L'actionneur est équipé d'une fonction de sécurité intégrée (NC/NO) qui garantit un fonctionnement sûr en cas de panne de courant.

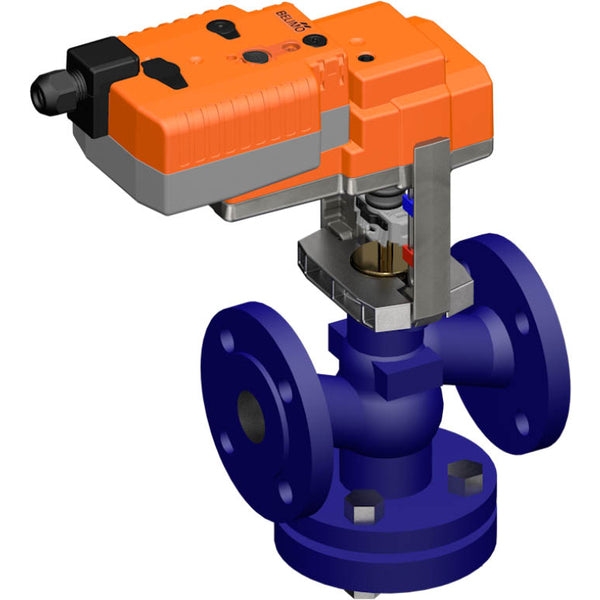

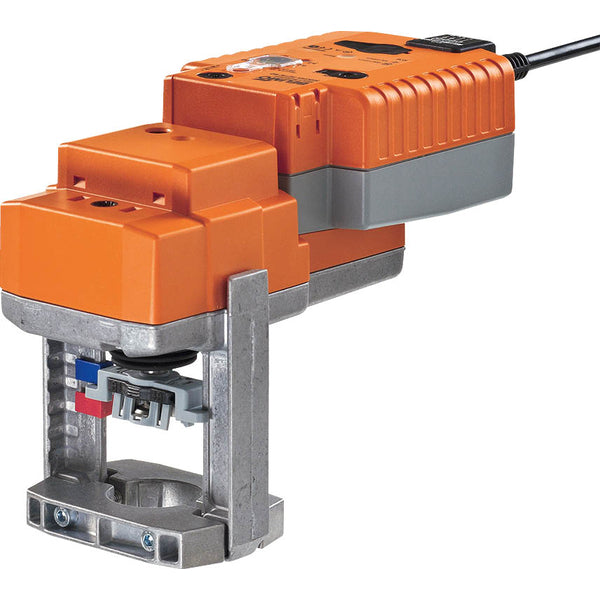

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou verrouillé. La course peut être réglée à l'aide d'une clé à six pans creux de 4 mm insérée au sommet de l'actionneur, l'arbre de course s'étendant lorsqu'il est tourné dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur le robinet à soupape à l'aide de mâchoires de serrage creuses adaptées à la forme et il peut être tourné à 360° sur le col du robinet. L'actionneur déplace la vanne dans la position de fonctionnement souhaitée en même temps que les condensateurs intégrés se chargent. Si l'alimentation électrique est interrompue, la vanne se met dans la position de sécurité choisie en utilisant l'énergie électrique stockée. Le réglage d'usine par défaut rétracte la tige de l'actionneur. Lors de l'expédition de combinaisons valve-actionneur, la direction du mouvement est définie en fonction du point de fermeture de la valve. Lorsque l'actionneur est activé, le commutateur de sens de course modifie le sens de marche en fonctionnement normal. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Ainsi, en cas de panne de courant, l'actionneur peut à tout moment passer de sa position actuelle à la position de sécurité. Le bouton rotatif de position de sécurité permet de régler la position de sécurité préférée. La plage de réglage est basée sur la hauteur de course maximale de l'actionneur. En cas de coupure de courant, l'actionneur se déplace vers la position de sécurité choisie en tenant compte d'un temps de pontage réglé en usine à 2 secondes. Après la livraison en usine, l'actionneur est complètement déchargé et nécessite environ 20 secondes de précharge avant la configuration initiale pour atteindre le niveau de tension nécessaire dans les condensateurs.

Pour :

• Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
• L'actionneur est équipé d'une fonction de sécurité intégrée.
