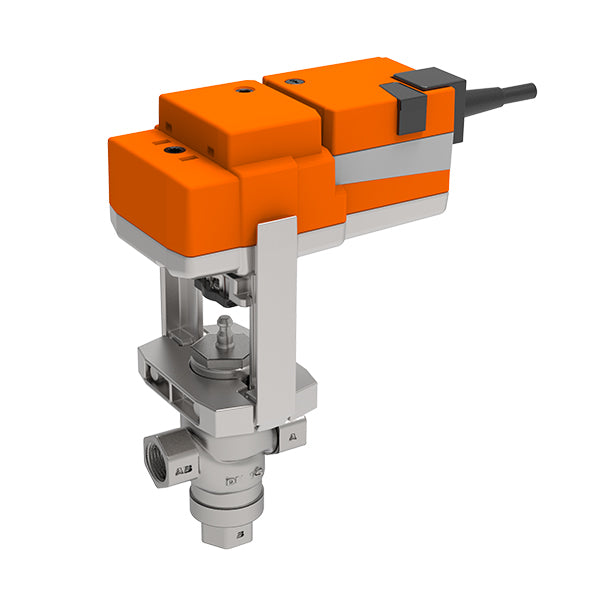

Belimo Vanne à Globe 3 Voies Rp3/4 Course de 10mm Kvs6.3 24VAC/DC 150s BACnet 1000N IP54 H320S-K/NV24A-MOD

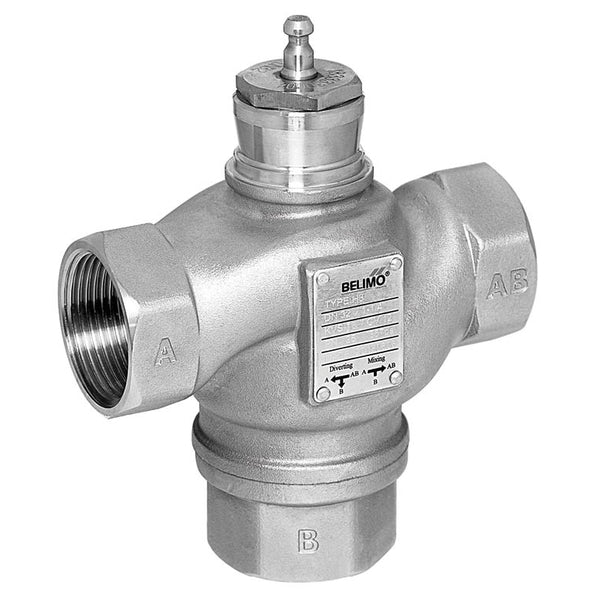

Il s'agit d'une vanne à globe Belimo 3 voies avec un boîtier en acier inoxydable et un joint PTFE/FFKM. Le diamètre de l'alésage de la vanne est DN 20 et la taille du port est Rp 3/4 pouce avec un filetage femelle. Le cône de la vanne présente une caractéristique équipercentuelle selon VDI/VDE 2173, optimisée dans sa plage d'ouverture. La différence de pression maximale est de 8 bar (116 psi). La vanne peut fonctionner entre 0 et 130 °C (32 à 266 °F). La valeur Kv de la vanne est de 6.3 m3/h, ce qui équivaut à une valeur Cv de 7.29 gpm. La longueur de course de la vanne est de 10 mm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et nécessite le produit ZTH EU pour définir l'adresse du protocole et lier l'actionneur au système. De plus, ZTH EU permet le réglage d'un signal de commande analogique 0-10V ou 2-10V. L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur a une classification IP54.

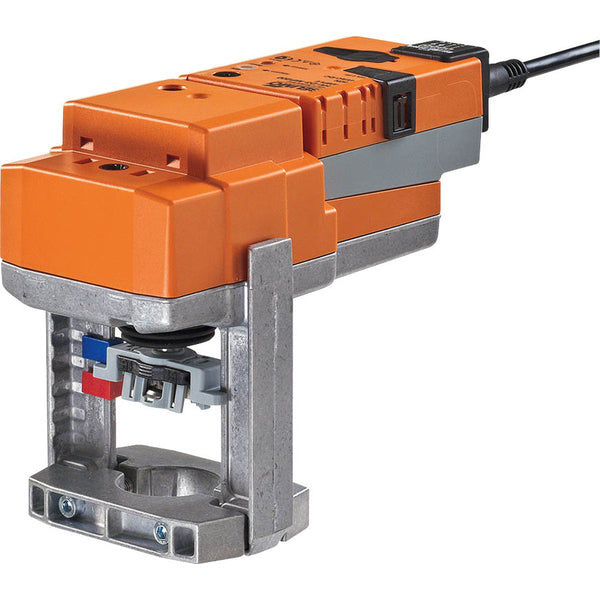

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Un déverrouillage manuel est possible avec un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou verrouillé. La course peut être ajustée à l'aide d'une clé Allen de 4 mm insérée dans le haut de l'actionneur, l'arbre de course s'étendant lorsqu'il est tourné dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur la vanne à globe à l'aide de mâchoires de serrage creuses à ajustement par forme et peut être tourné à 360° sur le col de la vanne. L'actionneur est livré avec une interface intégrée pour BACnet MSTP, Modbus RTU et MP-Bus. Il reçoit le signal de commande numérique du système de commande et fournit l'état actuel. Le réglage par défaut en usine rétracte la tige de l'actionneur.

Avantages :

• Convient aux milieux agressifs et aux températures élevées grâce aux matériaux de haute qualité
• Caractéristique de débit à pourcentage égal, la dérivation a une caractéristique linéaire
• Actionneur modulant avec bus de terrain ou un signal 0-10 V/2-10 V

Inconvénients :

• Le produit ZTH EU est nécessaire (non inclus) pour définir l'adresse du protocole et lier l'actionneur au système
