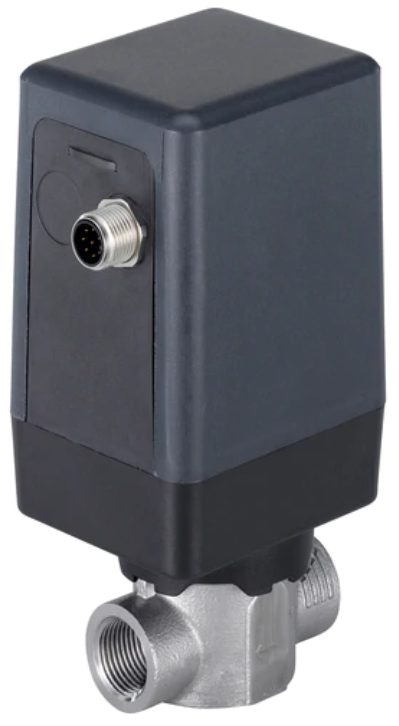

Vanne à Globe Intégrée Proportionnelle 2 Voies en Acier Inoxydable G 1/4 Pouce 24VDC 3280 311357

Cette vanne de contrôle proportionnelle Bürkert dispose d'un positionneur intégré. Cela signifie que la vanne contrôle automatiquement le taux d'ouverture pour atteindre une valeur de position de consigne. Une entrée Fieldbus (CANOpen) doit être utilisée pour la valeur de consigne. La position de la vanne peut être surveillée par une sortie Fieldbus (CANOpen). De plus, cette version utilise un protocole de communication Fieldbus (CANOpen) pour la paramétrisation. Cette version 'positionneur' ne comprend pas de contrôleur pour optimiser une valeur de processus externe telle qu'une température (voir version 'contrôle de processus').

La vanne 2 voies a des filetages femelles G 1/4 pouce et un orifice interne de 2 mm. Cela donne une valeur Kv de 0,15 m³/h (valeur Cv 0,1734 GPM). Utilisez notre calculateur Kv pour déterminer la valeur Kv optimale pour votre pression et votre débit.

Le mouvement angulaire du moteur est converti en mouvement translational à l'aide d'une vis à filetage qui est rigidement connectée à la tige de la vanne. La tige de la vanne est connectée à un cône de contrôle qui affecte la taille de l'orifice. Le joint en élastomère est directement connecté au cône de contrôle afin que le média s'écoule sous le siège et ne soit pas en contact avec l'actionneur. La position de la vanne à globe est actionnée par un moteur pas à pas et maintient une position avec une perte d'énergie minimale. Cela rend cette vanne très économe en énergie.

La vanne est actionnée électriquement avec une tension d'alimentation de 24 V CC. La connexion électrique sur l'actionneur est une fiche mâle M12 à 5 broches.

Elle peut être utilisée pour des températures de média de 0 à 70°C (32 à 158°F) à une pression de 0 à 6 bar (0 à 87 psi). Le boîtier est en acier inoxydable et il a un joint FKM.

La vanne met 2,5 secondes pour passer de la position complètement ouverte à complètement fermée. Le flux passe sous le siège. Elles sont adaptées au contrôle de médias propres qui ne réagissent pas avec les matériaux de la coque et des joints. La température ambiante varie de -10 à 60°C. Veuillez consulter le manuel d'instructions pour trouver le cycle de service approprié dans la plage de température.

Avantages :

• Temps de réponse rapide
• Équipée d'un positionneur intégré
• Utilise un protocole Fieldbus (CANOpen) comme interface de paramétrisation
• L'actionneur dispose d'une fonction d'économie d'énergie
• Boîtier résistant aux médias corrosifs et agressifs grâce à la conception en acier inoxydable
• Affichage LED indiquant la position de la vanne

Inconvénients :

• Sensibilité à la saleté, donc un filtre doit être appliqué en amont (≤ 0,3 mm)

Série 3280

La série 3280 de Burkert est conçue pour contrôler le débit de médias liquides et gazeux. Seuls des médias propres, liquides ou gazeux, qui ne réagissent pas avec les corps et les matériaux d'étanchéité, peuvent être contrôlés. Ces vannes à globe motorisées sont idéales pour le contrôle de débit proportionnel avec des orifices allant de 2 à 10 mm. Le mouvement angulaire du moteur est converti en mouvement translational à l'aide d'une vis à filetage qui est rigidement connectée à la tige de la vanne. La tige de la vanne est connectée à un cône de contrôle qui affecte la taille de l'orifice. Le joint en élastomère est directement connecté au cône de contrôle afin que le média s'écoule sous le siège et ne soit pas en contact avec l'actionneur. Le type 3280 est disponible en tant que vanne standard ON/OFF ou proportionnelle, en version avec positionneur intégré et en version avec contrôleur de processus intégré. Ces vannes de contrôle sont disponibles en acier inoxydable et en laiton.
