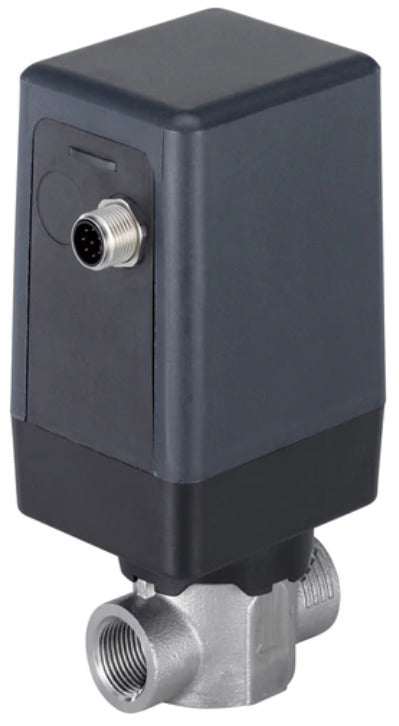

Robinet à soupape à 2 voies G 1/4 pouce en acier inoxydable 24VDC 3280 320150
Robinet à soupape Bürkert 2/2 (type 3280) avec orifices filetés femelle G 1/4 pouce. Conçu pour. Pour une température de fluide allant de 0 à 70°C (32 à 158°F) à une pression différentielle de 0 à 6 bars (0 à 87 psi). Boîtier en acier inoxydable avec joint EPDM et un orifice de 1.5 mm. La valeur Kv est de 0,065m3/h. La vanne est actionnée électriquement avec une tension d'alimentation de 24 V DC, contrôlée par un signal d'entrée de 4-20 mA.
- Prix normal
- €723.59
- Prix normal
- €602.99
Description
Cette vanne de contrôle proportionnel Bürkert est conçue pour le contrôle de position. La vanne est contrôlée en boucle ouverte et il n'y a pas de retour de position. Un signal d'entrée 4-20 mA doit être utilisé pour la valeur du point de consigne.
La vanne à 2 voies a un filetage femelle G 1/4 pouce et un orifice interne de 1.5 mm. Il en résulte une valeur Kv de 0,065m3/h(valeur Cv 0,07514 GPM). Utilisez notre calculateur de Kv pour déterminer la valeur de Kv optimale pour votre pression et votre débit.
Le mouvement angulaire du moteur est converti en mouvement de translation à l'aide d'une broche filetée qui est reliée de manière rigide à la broche de la vanne. La tige de la vanne est reliée à un cône de contrôle qui affecte la taille de l'orifice. Le joint en élastomère est relié directement au cône de commande, de sorte que le fluide s'écoule sous le siège et n'entre pas en contact avec l'actionneur. La position du robinet à soupape est actionnée par un moteur pas à pas et maintient une position avec une perte de puissance minimale. Cela rend cette vanne très efficace sur le plan énergétique.
La vanne est actionnée électriquement avec une tension d'alimentation de 24 V DC. La connexion électrique sur l'actionneur est une fiche M12 mâle à 8 broches.
Il peut être utilisé pour des températures de fluide de 0 à 70°C (32 à 158°F) à une pression de 0 à 15 bar (0 à 217.5 psi). Le boîtier est en acier inoxydable et son joint est en EPDM.
La vanne met 2,5 secondes pour passer de la position totalement ouverte à la position totalement fermée. L'écoulement se fait sous le siège. Ils conviennent au contrôle de fluides propres qui ne réagissent pas avec les matériaux du boîtier et du joint. La température de l'environnement va de -10 à 60°C. Veuillez consulter le manuel d'instructions pour trouver le cycle de fonctionnement approprié dans la plage de température.
Pour :
- Temps de réponse rapide
- L'actionneur est doté d'une fonction d'économie d'énergie
- Boîtier résistant aux milieux corrosifs et agressifs grâce à sa conception en acier inoxydable
- L'affichage LED indique la position de la vanne
Cons :
- Sensible à la saleté, il faut donc appliquer un filtre en amont (≤ 0,3 mm)
Série 3280
La série 3280 de Burkert est conçue pour contrôler le débit des fluides liquides et gazeux. Seul un fluide propre, liquide ou gazeux, qui ne réagit pas avec les corps et les matériaux d'étanchéité, peut être contrôlé. Ces robinets à soupape motorisés sont idéaux pour le contrôle proportionnel du débit avec des orifices allant de 2 à 10 mm. Le mouvement angulaire du moteur est converti en mouvement de translation à l'aide d'une broche filetée qui est reliée de manière rigide à la broche de la vanne. La tige de la vanne est reliée à un cône de contrôle qui affecte la taille de l'orifice. Le joint en élastomère est relié directement au cône de commande, de sorte que le fluide s'écoule sous le siège et n'entre pas en contact avec l'actionneur. Ils sont adaptés à une pression de fonctionnement comprise entre 0 et 6 bars (0 et 87 psi) et à une température du fluide comprise entre 0 et 70 °C (32 et 158 °F). Le type 3280 est disponible en tant que vanne standard ON/OFF ou proportionnelle, en version avec positionneur intégré et en version avec contrôleur de processus intégré. Ces vannes de contrôle sont disponibles en acier inoxydable et en laiton.
