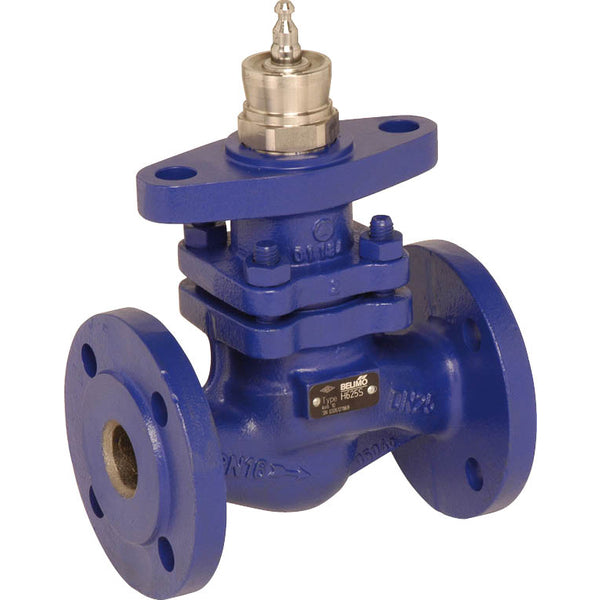

Vanne à Globe Belimo Bride DN80 Kvs90 Fonte PTFE Course de 18mm PN16 H679SP

Il s'agit d'une vanne à globe Belimo 2 voies avec un boîtier en fonte revêtue et un joint en TEFLON (PTFE). Le diamètre de l'alésage de la vanne est DN 80 et la taille de la bride est DN 80. La différence de pression maximale est de 10 bar (145 psi). La vanne peut fonctionner entre 5 et 150 °C (41 et 59 °F). La valeur Kv de la vanne est de 90 m3/h, ce qui équivaut à une valeur Cv de 104 gpm. La longueur de course de la vanne est de 18 mm. Le cône de la vanne présente une caractéristique équipercentuelle selon la norme VDI/VDE 2173, optimisée dans sa plage d'ouverture. Cette vanne convient à une utilisation avec l'actionneur de vanne à globe Belimo à 3 points ou modulant. La direction de l'écoulement, indiquée par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager la vanne à boisseau sphérique. La tige de décharge de pression partielle et les canaux de débordement permettent à cette vanne de supporter des pressions de fermeture élevées.

Avantages :

• Caractéristique de débit à pourcentage égal, la dérivation a une caractéristique linéaire

Série :

La série Belimo H2-S/H4-B est spécialement conçue pour une utilisation dans des systèmes d'eau froide et chaude ouverts et fermés. Elle offre une régulation modulante pour les systèmes de traitement de l'air et de chauffage du côté de l'eau. Cette série prend en charge une gamme de tailles de DN15-50. Belimo H2-S/H4-B est un choix fiable pour un contrôle efficace dans différents systèmes d'eau. Sa polyvalence lui permet de répondre à différents besoins, ce qui en fait une solution fiable pour maintenir des performances système optimales. Cette série perpétue la tradition de qualité et d'innovation de Belimo.
