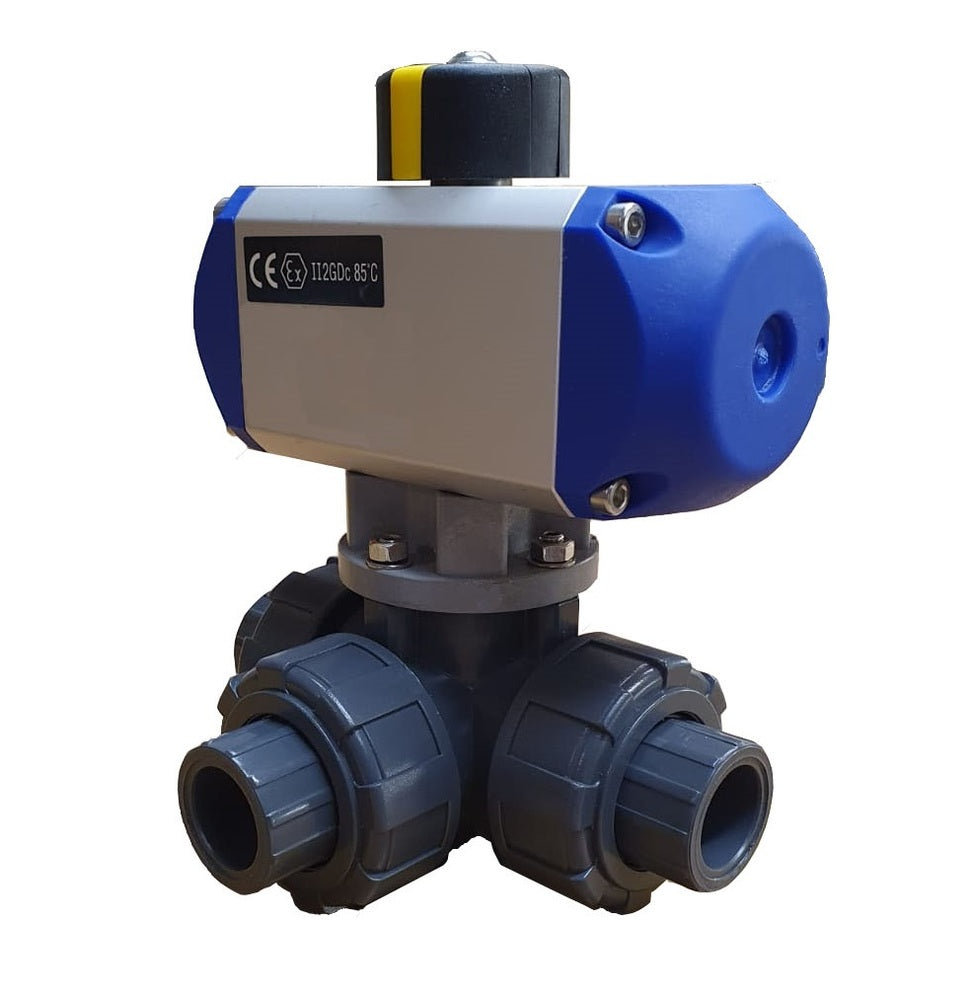

Vanne à bille pneumatique PVC 3 voies à ouverture à ressort T-bore de 20 mm PTFE

Cette vanne à boisseau sphérique en PVC à 3 voies commandée pneumatiquement (alésage en T) permet d'automatiser davantage votre système par rapport à une vanne commandée manuellement. La vanne à boisseau sphérique a un diamètre de 15 mm et convient pour l'eau contaminée ou les milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines) de -20 à 80 °C (-4 à 176 °F). La vanne est également résistante à de nombreuses solutions salines, acides et basiques et solvants. L'actionneur pneumatique est capable de créer un couple de 6,3 Nm à 8 bar, mais il a une fenêtre de pression de commande de 6 à 10 bar. La vanne à boisseau sphérique a des ports de douille de solvant pour la connecter à la tuyauterie/de la conduite de l'application. L'actionneur est à ouverture par ressort avec un fonctionnement de rotation fiable à crémaillère et pignon en aluminium. L'actionneur a un boîtier en aluminium anodisé et un couvercle en résine acétal, tandis que la vanne à boisseau sphérique a un boîtier en PVC et des joints en PTFE/EPDM. La pression maximale du fluide est de 10 bar (145 psi). L'actionneur a des ports G1/8 pour l'alimentation en air et le retour. Nous recommandons de monter directement une électrovanne Namur 1/4" sur l'actionneur pour contrôler l'alimentation en air. Veuillez noter que 1/4 fait référence à la taille Namur de la vanne, pas à la taille du port. De plus, un boîtier de fin de course ou de position peut être monté sur le dessus de l'actionneur selon la norme VDI/VDE 3845. L'actionneur est monté sur la vanne à boisseau sphérique via la bride ISO 5211 F04 (taille carrée de 11 mm). FKM disponible sur demande.

Avantages :

• Possibilité de monter directement une électrovanne Namur pour réduire les raccords et les tubes
• Indicateur mécanique en haut montre la position de la vanne
• Certifié ATEX (II 2G Ex d C) pour les environnements explosifs
• Coût d'investissement inférieur à une version électrique
• Ouverture/fermeture rapide
• Un seul effet économise l'air comprimé et la vanne reviendra à la position initiale en cas de perte d'air ou de courant.
• Peut être équipé d'un boîtier de fin de course

Inconvénients :

• Un seul effet offre moins de contrôle que les actionneurs à double effet
• La consommation d'énergie est plus élevée par rapport à l'actionnement électrique équivalent, mais l'investissement initial est inférieur

Série PAL-BL3PA

BL3PA

Les vannes à boisseau sphérique en PVC de la série BL3PA sont des vannes à boisseau sphérique fiables à 3 voies avec un alésage en L ou en T. Les ports vont de G 1/2 pouce à G 2 pouces et de douilles de solvant de 20 mm à 63 mm. Le boîtier est en PVC, la bille est en PVC-C et les sièges de soupape sont en PTFE/EPDM ou FKM/EPDM. Les vannes conviennent pour l'eau contaminée ou les milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines) et résistent à de nombreuses solutions salines, acides et basiques et solvants jusqu'à une pression maximale de 10 bar (145 psi). Convient pour des températures entre -20 et 80 °C (-4 à 176 °F). Toutes les vannes ont une bride supérieure ISO 5211 (de F03 à F07 maximum), ce qui permet le montage d'un actionneur.

PAL

Les actionneurs pneumatiques quart de tour PAL vous permettent de commander des vannes à boisseau sphérique ou papillon avec de l'air comprimé. Ils offrent une solution fiable et robuste pour automatiser des vannes plus grandes à un coût d'investissement inférieur par rapport aux actionneurs électriques. Ils sont montés sur des vannes quart de tour avec une bride supérieure ISO 5211 (de F03 à F12). Avec 8 tailles de corps différentes, ils génèrent une plage de couple de 9,92 Nm à 901,8 Nm à 8 bar. Conçus avec un fonctionnement de rotation fiable à crémaillère et pignon en aluminium et conçus pour être soit à simple effet (ouverture par ressort ou fermeture par ressort), soit à double effet pour un contrôle accru. Ces actionneurs sont durables avec un boîtier en aluminium anodisé et un couvercle en résine acétal (tailles 1-6) ou en aluminium (tailles 12-130). La plage de température standard est de -20 °C à 80 °C avec un joint NBR, mais un joint FKM en option est disponible pour une température maximale accrue de 120 °C (tailles 1-6) ou 150 °C (tailles 12-130). Toutes les vannes ont une interface Namur 1/4" selon la norme VDI/VDE 3845 avec des filetages G 1/8" ou G 1/4". L'actionneur est adapté aux environnements explosifs grâce à la certification ATEX (II 2G Ex d C).
