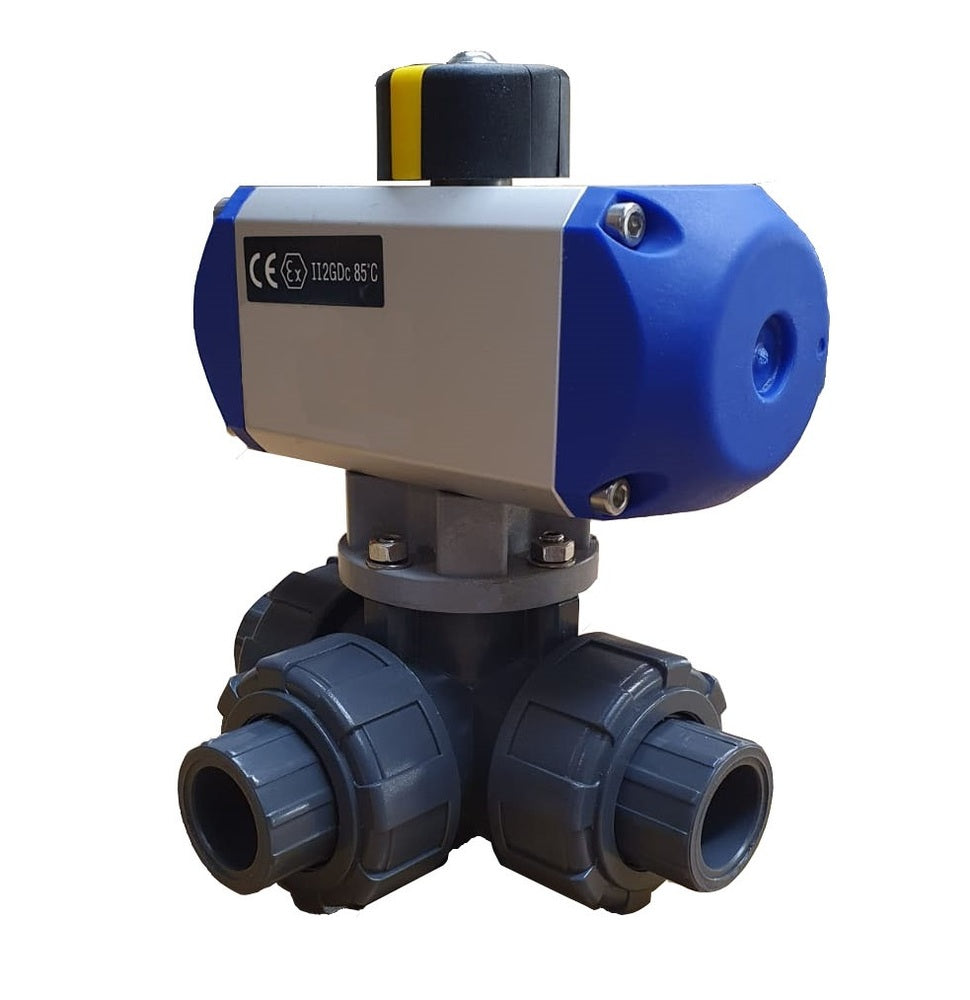

G1 Pouce L-Perçage 3-Chemins Vanne À Boule Pneumatique Double Effet PTFE

Ce robinet à boisseau sphérique 3 voies en PVC à commande pneumatique (alésage en L) permet d'accroître l'automatisation de votre système par rapport à un robinet à commande manuelle. Le robinet à boisseau sphérique a un diamètre de 25 mm et convient aux eaux contaminées ou aux milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines) de -20 à 80 °C (-4 à 176 °F). La valve est également résistante à de nombreuses solutions salines, acides et bases, ainsi qu'aux solvants. L'actionneur pneumatique est capable de créer un couple de 21,6 Nm à 8 bars, mais sa fenêtre de pression de contrôle est comprise entre 6 et 10 bars. Le robinet à boisseau sphérique est doté d'orifices G pour le raccorder à la tuyauterie/au tuyautage de l'application. L'actionneur est à double effet avec une crémaillère en aluminium fiable. L'actionneur a un boîtier en aluminium anodisé et un couvercle en résine acétal, tandis que le robinet à tournant sphérique a un boîtier en PVC et des joints en PTFE/EPDM. La pression maximale du fluide est de 10 bar (145 psi). L'actionneur possède des orifices G1/8 pour l'alimentation et le retour d'air. Nous recommandons de monter une électrovanne Namur 1/4" directement sur l'actionneur pour contrôler l'alimentation en air. Veuillez noter que 1/4 fait référence à la taille Namur de la vanne, et non à la taille de l'orifice. En outre, un boîtier de contrôle de position ou d'interrupteur de fin de course peut être monté sur le dessus de l'actionneur conformément à la norme VDI/VDE 3845. L'actionneur est monté sur le robinet à tournant sphérique via la bride ISO 5211 F04 (taille carrée de 11 mm). FKM disponible sur demande.

Pour :

• Possibilité de monter directement une électrovanne Namur pour réduire le nombre de raccords et de tuyaux
• L'indicateur mécanique situé sur le dessus indique la position de la vanne
• Certifié ATEX (II 2G Ex d C) pour les environnements explosifs
• Coût d'investissement inférieur à celui d'une version électrique
• Ouverture/fermeture rapide
• Le double effet permet un meilleur contrôle que les actionneurs à simple effet.
• Peut être équipé d'un boîtier de fin de course

Cons :

• Les actionneurs à double effet utilisent plus d'air comprimé que les actionneurs à simple effet.
• La consommation d'énergie est plus élevée par rapport à l'actionnement électrique équivalent, mais l'investissement initial est plus faible.

série

BL3PA

Les vannes à boisseau sphérique en PVC de la série BL3PA sont des vannes à boisseau sphérique fiables à 3 voies avec un alésage en L ou en T. Les orifices vont de G 1/2 pouce à G 2 pouce et de 20 mm à 63 mm pour les prises de solvant. Le boîtier est en PVC, la sphère est en PVC-C et les sièges de vanne sont en PTFE/EPDM ou FKM/EPDM. Les vannes conviennent pour l'eau contaminée ou les milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines) et résistent à de nombreuses solutions salines, acides et bases et solvants jusqu'à une pression maximale de 10 bar (145 psi). Convient pour des températures comprises entre -20 et 80 ׄ°C (-4 à 176 °F). Les robinets à tournant sphérique de la série BL3PA sont tous équipés d'une bride supérieure ISO 5211 (de F03 à F07 maximum) qui permet le montage d'un actionneur.

PAL

Les actionneurs pneumatiques quart de tour PAL vous permettent de contrôler des vannes à boule ou des vannes papillon avec de l'air comprimé. Ils offrent une solution fiable et robuste pour automatiser des vannes de grande taille à un coût d'investissement inférieur à celui des actionneurs électriques. Ils sont montés sur des vannes quart de tour avec une bride supérieure ISO 5211 (de F03 à F12). Avec 8 tailles de corps différentes, ils génèrent une plage de couple allant de 9,92 Nm à 901,8 Nm à 8 bars. Conçus avec une crémaillère et un pignon en aluminium fiables, ils peuvent être à simple effet (ouverture ou fermeture par ressort) ou à double effet pour un meilleur contrôle. Ces actionneurs sont durables avec un boîtier en aluminium anodisé et un couvercle en résine acétal (tailles 1-6) ou en aluminium (tailles 12-130). La plage de température standard est de -20°C à 80°C avec un joint NBR, mais un joint FKM est disponible en option pour une température maximale accrue de 120°C (tailles 1-6) ou 150°C (tailles 12-130). Toutes les vannes ont une interface Namur 1/4" conforme à la norme VDI/VDE 3845 avec un filetage G 1/8" ou G 1/4". L'actionneur est adapté aux environnements explosifs grâce à la certification ATEX (II 2G Ex d C).
