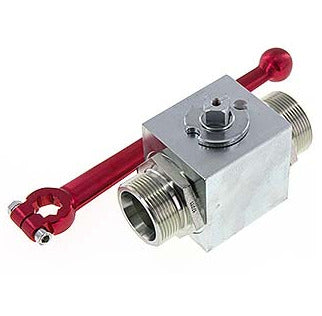

Robinet à boisseau sphérique hydraulique à 2 voies en acier 30 S de Cutting Ring
Le robinet à boisseau sphérique hydraulique à 2 voies Hydac 30 S à bague coupante en acier pour une pression maximale de 315 bar ou 4569 psi. Conception en acier zingué, avec bille en acier chromé dur et joints en POM/NBR. Convient pour les huiles hydrauliques et de chauffage dans une plage de température de -10 à 80 °C (14 à 176 °F). L'alésage de la valve est de 25 mm (alésage complet). Actionné par la poignée.
- Prix normal
- €104,03
- Prix normal
- €86,69
Description
Cette vanne hydraulique à bille en acier à 2 voies de Hydac, dotée d'orifices à bague coupante 30 S, peut supporter des pressions de service de 315 bar ou 4569 psi. Les matériaux de haute qualité et les normes de conception assurent une commande marche/arrêt fiable pour de nombreux cycles. La valve a un passage intégral avec un diamètre interne de 25 mm, ce qui permet un écoulement libre de l'huile hydraulique ou de chauffage.
Le boîtier de la vanne a une forme de bloc et est fabriqué en acier zingué. La bille est en acier chromé et les joints sont en POM/NBR. La vanne est adaptée à des températures allant de -10 à 80 °C (-14 à 176 °F).
Utilisez la poignée pour faire fonctionner la valve. En le faisant tourner de 90 degrés, la valve s'ouvre ou se ferme. Si la poignée est perpendiculaire au tuyau, la vanne est fermée. Cette vanne ne convient pas à une commande électrique ou pneumatique. À cette fin, il est recommandé d'utiliser des vannes avec une bride ISO-Top (ISO 5211).
La vanne est livrée avec une poignée. Le matériau est l'aluminium pour un manche droit et l'acier zingué pour un manche coudé.
Pour :
- Pression de fonctionnement élevée, jusqu'à 315 bar ou 4569 psi
- Passage libre du flux grâce à la conception de l'alésage intégral
- 30 S raccords à bague coupante selon ISO 8434-1 et DIN 2353
Série BL2E-MHY
Les vannes à billes hydrauliques en acier de la série BL2E-MHY d'Hydac se caractérisent par une pression de service élevée pouvant atteindre 500 bars. Le boîtier de la vanne est en acier zingué et la bille est en acier chromé. Ces vannes fonctionnent dans une plage de température de -10 à 80 °C (14 à 176 °F) avec des matériaux d'étanchéité POM/NBR. Ils sont actionnés manuellement en tournant la poignée de 90 degrés. Deux types de poignées sont disponibles - droites ou coudées. Le matériau de la poignée est le zinc moulé sous pression. Au-delà du DN 20, les poignées droites sont en aluminium et les poignées coudées sont en acier zingué. Les orifices sont disponibles sous forme de filetage intérieur (femelle), BSPP (British Standard Pipe Parallel) ou avec des raccords à bague coupante conformément à la norme ISO 8434-1. Les tailles des orifices filetés BSPP vont de G 1/8 pouce à G 2 pouce. De 1/8 à 1-1/4 pouce, le boîtier a une forme de bloc et les plus grandes tailles ont un corps octogonal arrondi. Les dimensions des orifices de la bague coupante vont de 6 à 42 pour la classe de charge L (légère) et de 8 à 38 pour la classe de charge S (lourde). Toutes les vannes sont à passage intégral. Ils offrent des débits maximaux avec des pertes par frottement limitées et un entretien facile.
