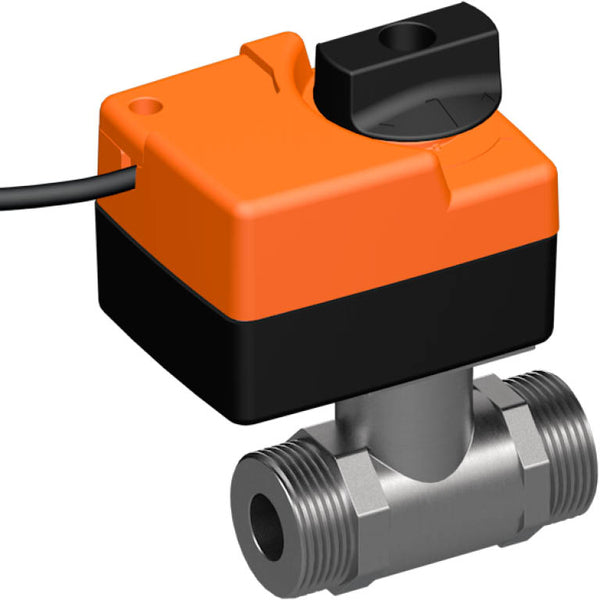

Belimo Vanne À Bille G1-1/4 Kvs21 230VAC 105s 3-Points 2Nm IP40 R420/TR230-3

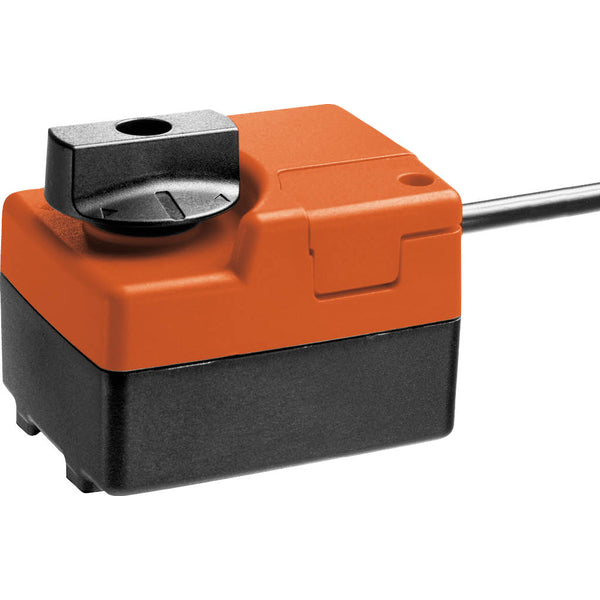

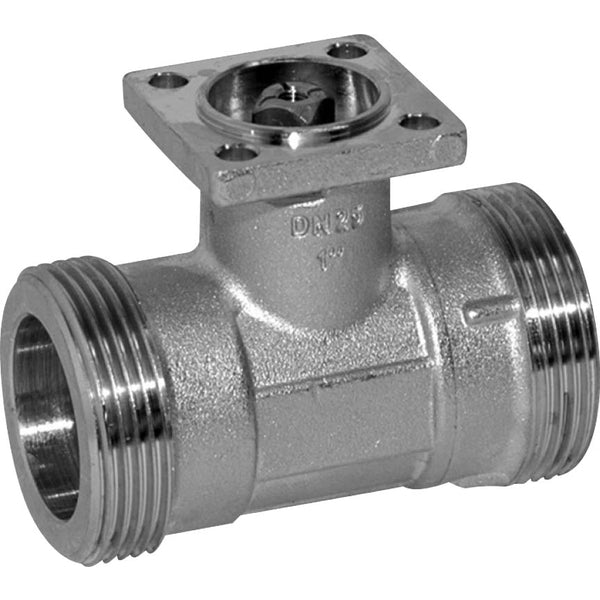

Il s'agit d'un robinet à boisseau sphérique Belimo à 2 voies avec un boîtier en laiton et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 20 et la taille de l'orifice est de G 1 1/4 pouce avec des filets mâles. La pression différentielle maximale est de 4 bars. La vanne peut fonctionner entre -10 et 100 °C (14 et 212 °F). La valeur Kv de la vanne est de 21 m3/h, ce qui équivaut à une valeur Cv de 24,3 gpm. L'actionneur nécessite une tension d'alimentation de 230 V AC. L'actionneur est doté d'une commande à trois points (ouverture-fermeture). L'actionneur ouvre/ferme la vanne en 105 secondes. L'actionneur a un indice de protection IP40.

Une commande manuelle est possible à l'aide d'un levier, qui désengage l'engrenage tant que le levier à rappel automatique est enfoncé. L'actionneur s'arrête automatiquement lorsque les butées sont atteintes, avec une durée d'impulsion de ≥0,5 s. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°.
