Vanne Caractérisée Belimo Rp1 Kvs16 24VAC/DC 90s BACnet/Modbus 10Nm IP40 RJ12 R2025-16-S2/NR24A-MOD-J6

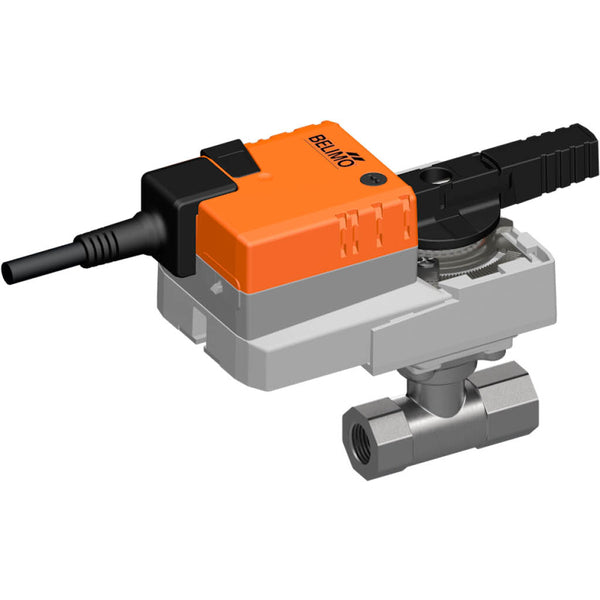

Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 2 voies avec un boîtier en laiton nickelé et un joint d'étanchéité en EPDM. Le diamètre de l'alésage de la vanne est de DN 25 et la taille de l'orifice est de Rp 1 pouce avec des filets femelles. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 3.5 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 16 m3/h, ce qui équivaut à une valeur Cv de 18,51 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est conçu avec un contrôle BACnet MSTP/Modbus RTU, offrant des protocoles de communication fiables et robustes pour un fonctionnement efficace et une intégration dans l'environnement de contrôle en réseau. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a un indice de protection IP40.

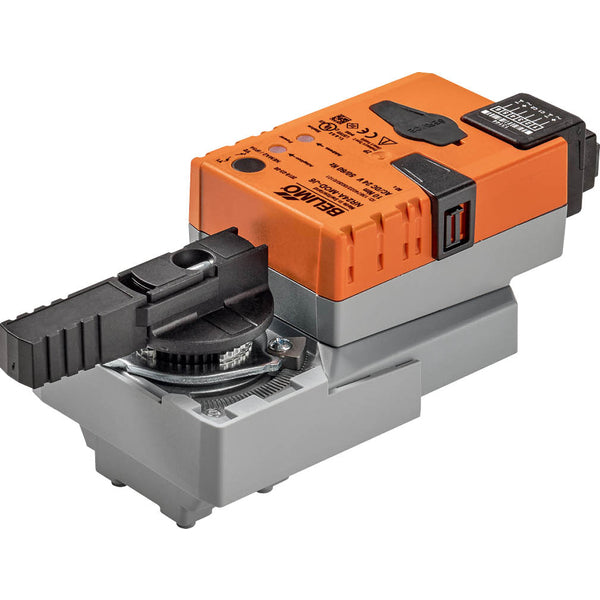

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°. L'actionneur est doté d'une interface intégrée pour BACnet MSTP, Modbus RTU et MP-Bus. Il obtient le signal de commande numérique du système de contrôle et fournit l'état actuel. L'angle de rotation peut être réglé à l'aide de butées mécaniques.

Pour :

• Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
