Belimo Vanne De Régulation Rp1/2 Kvs6.3 24VAC/DC 90s BACnet/Modbus 5Nm IP40 R2015-6P3-S1/VLR24A-LP1

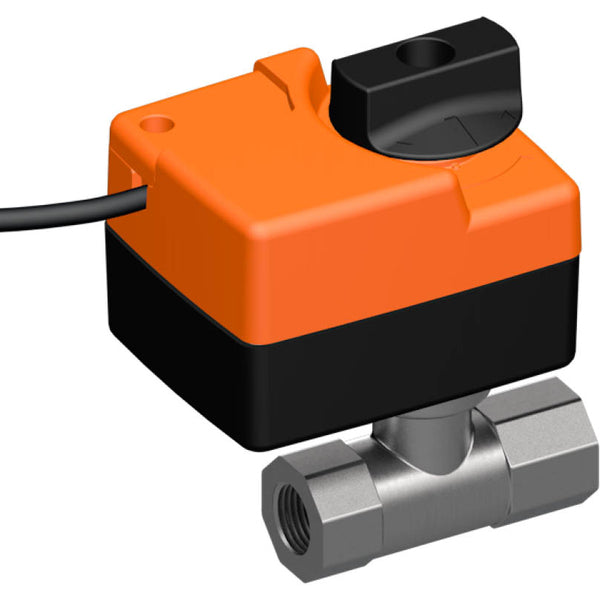

Ceci est une vanne à bille caractérisée Belimo 2 voies avec un boîtier en laiton nickelé et un joint en EPDM. Le diamètre de perçage de la vanne est DN 15 et la taille du port est Rp 1/2 pouce avec filetage femelle. Avec son disque de caractérisation intégré, elle assure un contrôle de débit à pourcentage égal, permettant une régulation précise et cohérente du flux de fluide. La pression différentielle maximale est de 3,5 bar (50,8 psi). La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 6,3 m3/h, équivalente à une valeur Cv de 7,29 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur dispose d'un contrôle BACnet IP/Modbus TCP, permettant une communication polyvalente et une interopérabilité avec d'autres systèmes pour des capacités de contrôle et de surveillance rationalisées. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a une classification IP40.

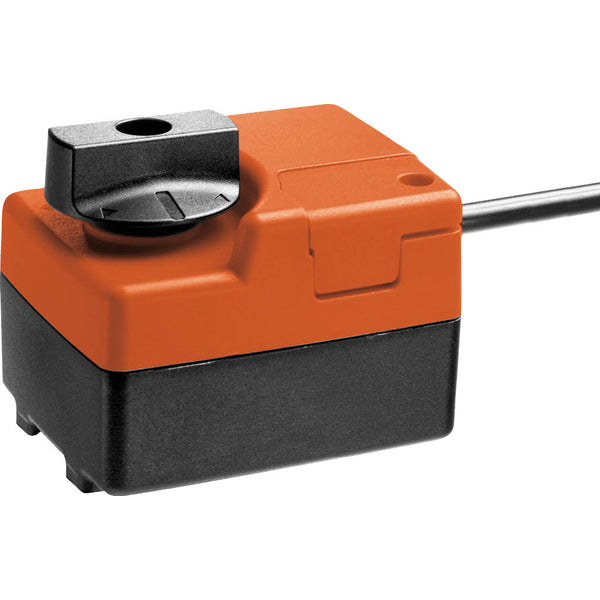

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque l'arrêt final est atteint. Un fonctionnement manuel est possible à l'aide d'un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou reste verrouillé. L'activation manuelle de l'adaptation peut être effectuée en appuyant sur le bouton "Adaptation". Les deux butées mécaniques sont détectées lors de l'adaptation (plage de réglage complète). L'actionneur se déplace ensuite vers la position définie par le signal de contrôle. L'actionneur peut être monté directement sur la vanne à bille à l'aide d'une seule vis. L'orientation de montage par rapport à la vanne à bille peut être choisie par incréments de 90°. L'actionneur est contrôlé via le Cloud, BACnet IP ou Modbus TCP et se déplace vers la position définie par le signal de contrôle. Divers points de données peuvent être écrits et lus via les mêmes interfaces. En mode hybride, l'actionneur reçoit son signal de contrôle analogique du contrôleur de niveau supérieur et se déplace vers la position définie. Divers points de données peuvent être lus et écrits (sauf pour le signal de contrôle) à l'aide du Cloud, BACnet IP ou Modbus TCP. L'angle de rotation peut être ajusté avec des butées mécaniques. Les données enregistrées (enregistrement de données intégré pendant 13 mois) peuvent être utilisées à des fins analytiques. Des fichiers CSV peuvent être téléchargés via un navigateur web. Lors de la première alimentation, c'est-à-dire lors de la mise en service, l'actionneur effectue une adaptation où la plage de fonctionnement et le retour d'information de position s'ajustent à la plage de réglage mécanique. L'actionneur se déplace ensuite vers la position définie par le signal de contrôle.

Avantages :

• Le disque de caractérisation intégré assure un débit à pourcentage égal, idéal pour les circuits de chauffage
• Commande manuelle
• L'actionneur est protégé contre les surcharges
• Indicateur de position visuel

Inconvénients :

• Le temps d'ouverture/fermeture de 90 s est lent pour certaines applications
