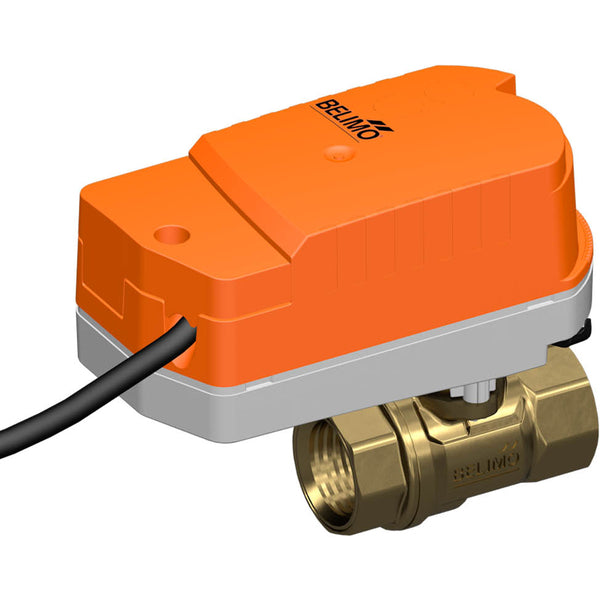

Belimo Vanne De Régulation Rp1/2 Kvs4.8 24VAC/DC Cas De Défaillance 75s 2-Point 1Nm IP40 C215Q-J/CQK24A

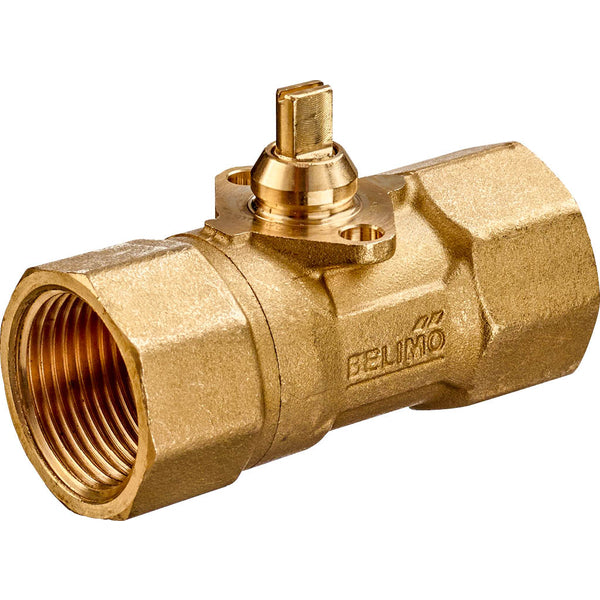

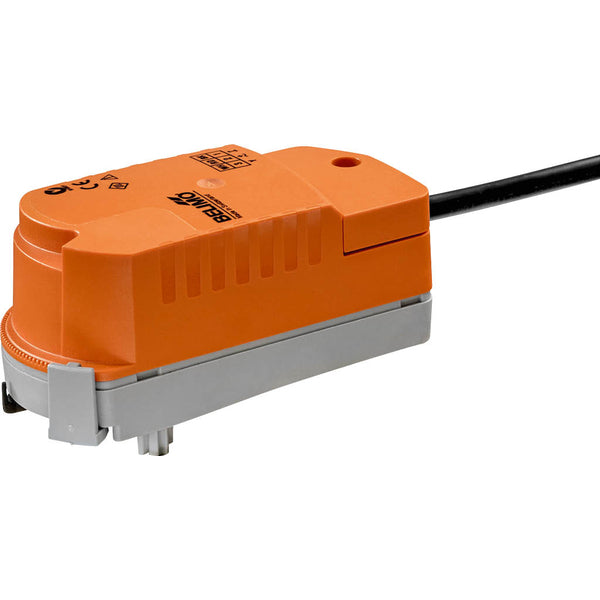

Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 2 voies avec un boîtier en laiton et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 15 et la taille de l'orifice est de Rp 1/2 pouce avec des filets femelles. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 2.8 bars. La vanne peut fonctionner entre 2 et 90 °C (36 et 194 °F). La valeur Kv de la vanne est de 4,8 m3/h, ce qui équivaut à une valeur Cv de 5,55 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est doté d'une commande à deux points (ouverture-fermeture). L'actionneur ouvre/ferme la vanne en 75 secondes. L'actionneur a un indice de protection IP40. L'actionneur est équipé d'une fonction de sécurité intégrée (NC) qui garantit un fonctionnement sûr en cas de panne de courant.

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Retirer l'actionneur en cliquant dessus, puis utiliser l'actionneur pour faire tourner l'axe de la vanne. L'actionneur peut être monté à la main sur la vanne sans nécessiter d'outils. Veillez à ne faire que des mouvements verticaux (Attention !). Les goupilles doivent être alignées avec les trous de la bride. L'orientation du montage peut être configurée par incréments de 180° par rapport à la vanne. L'angle de rotation de l'actionneur peut être réglé par incréments de 2,5° à l'aide d'un clip. Cette fonction permet de régler le débit maximal de la vanne. L'actionneur déplace simultanément la vanne dans la position de fonctionnement requise et charge les condensateurs intégrés. Si l'alimentation électrique est interrompue, l'énergie électrique stockée amène la vanne en position de sécurité, en tenant compte d'un temps de pontage réglé en usine à 1 seconde. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Ainsi, en cas de panne de courant, l'actionneur peut à tout moment passer de sa position actuelle à la position de sécurité. Après la livraison en usine, l'actionneur est entièrement déchargé et nécessite environ 25 secondes de précharge avant la configuration initiale afin d'élever les condensateurs au niveau de tension nécessaire.

Pour :

• Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
• L'actionneur est équipé d'une fonction de sécurité intégrée.
