Belimo Vanne De Régulation Rp1/2 Kvs4.8 24VAC/DC 75s 0-10V 1Nm IP40 C215Q-J/CQ24A-SZ

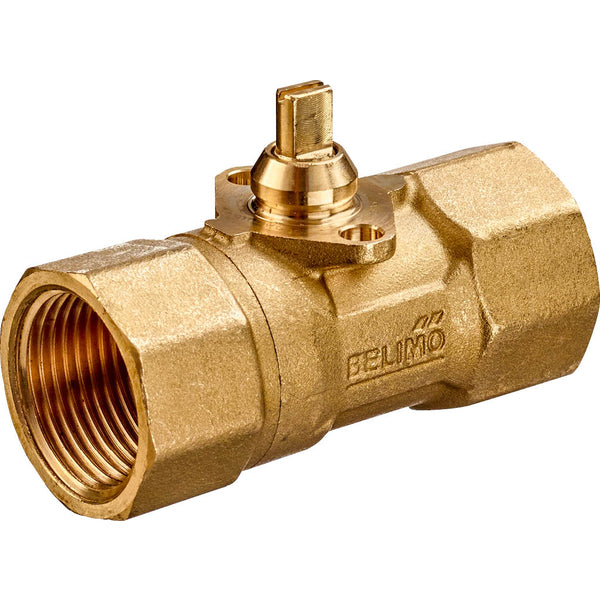

Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 2 voies avec un boîtier en laiton et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 15 et la taille de l'orifice est de Rp 1/2 pouce avec des filets femelles. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 2.8 bars. La vanne peut fonctionner entre 2 et 90 °C (36 et 194 °F). La valeur Kv de la vanne est de 4,8 m3/h, ce qui équivaut à une valeur Cv de 5,55 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur utilise un type de commande de 0,5 à 10 V et fournit un retour d'information sur la position, ce qui permet un contrôle précis de ses mouvements et une surveillance exacte de sa position dans la plage de tension spécifiée. L'actionneur ouvre/ferme la vanne en 75 secondes. L'actionneur a un indice de protection IP40.
- Prix normal
- €128,38
- Prix normal
- €106,98
Description
Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 2 voies avec un boîtier en laiton et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 15 et la taille de l'orifice est de Rp 1/2 pouce avec des filets femelles. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 2.8 bars. La vanne peut fonctionner entre 2 et 90 °C (36 et 194 °F). La valeur Kv de la vanne est de 4,8 m3/h, ce qui équivaut à une valeur Cv de 5,55 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur utilise un type de commande 0-10 V et fournit un retour d'information sur la position, ce qui permet un contrôle précis de ses mouvements et une surveillance exacte de sa position dans la plage de tension spécifiée. L'actionneur ouvre/ferme la vanne en 75 secondes. L'actionneur a un indice de protection IP40.
L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Retirer l'actionneur en cliquant dessus, puis utiliser l'actionneur pour faire tourner l'axe de la vanne. L'actionneur peut être monté à la main sur la vanne sans nécessiter d'outils. Veillez à ne faire que des mouvements verticaux (Attention !). Les goupilles doivent être alignées avec les trous de la bride. L'orientation du montage peut être configurée par incréments de 180° par rapport à la vanne. L'angle de rotation de l'actionneur peut être réglé par incréments de 2,5° à l'aide d'un clip. Cette fonction permet de régler le débit maximal de la vanne. L'actionneur peut être commandé par un signal de commande standard de 0-10 V et se déplace dans la position dictée par le signal de commande. La mesure de la tension est utilisée à la fois pour afficher visuellement la position de la vanne dans la plage de 0,5 % à 100 % et comme signal de commande pour d'autres actionneurs.
Pour :
- Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
- Cet actionneur modulant peut positionner la vanne de 0 à 90 degrés avec un signal de commande de 0 à 10 V.
