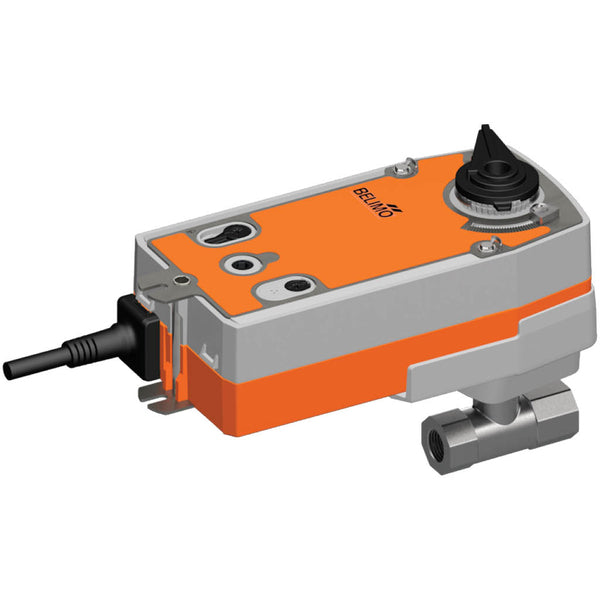

Belimo Vanne Caractérisée Rp1/2 Kvs4 24VAC/DC Sûr en Cas de Défaillance NO 90s BACnet/Modbus/MP-Bus 20Nm IP54 R2015-4-S1/SRF24A-MOD-O
Il s'agit d'une vanne à bille caractérisée Belimo à 2 voies avec un boîtier en laiton nickelé et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 15 et la taille du raccord est Rp 1/2 pouce avec un filetage femelle. Avec son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, permettant une régulation précise et constante du débit de fluide. La différence de pression maximale est de 3,5 bar (50,8 psi). La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 4 m3/h, ce qui équivaut à une valeur Cv de 4,63 gpm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et nécessite le produit ZTH EU pour définir l'adresse du protocole et lier l'actionneur au système. De plus, ZTH EU permet le réglage d'un signal de commande analogique 0-10V ou 2-10V. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a une classification IP54. L'actionneur est équipé d'une fonction de sécurité en cas de défaillance de courant (NO) qui garantit un fonctionnement sûr en cas de panne de courant.
- Prix normal
- €808,78
- Prix normal
- €673,98
Description
Il s'agit d'une vanne à bille caractérisée Belimo à 2 voies avec un boîtier en laiton nickelé et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 15 et la taille du raccord est Rp 1/2 pouce avec un filetage femelle. Avec son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, permettant une régulation précise et constante du débit de fluide. La différence de pression maximale est de 3,5 bar (50,8 psi). La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 4 m3/h, ce qui équivaut à une valeur Cv de 4,63 gpm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et nécessite le produit ZTH EU pour définir l'adresse du protocole et lier l'actionneur au système. De plus, ZTH EU permet le réglage d'un signal de commande analogique 0-10V ou 2-10V. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a une classification IP54. L'actionneur est équipé d'une fonction de sécurité en cas de défaillance de courant (NO) qui garantit un fonctionnement sûr en cas de panne de courant.
L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. La vanne peut être actionnée manuellement et verrouillée dans n'importe quelle position à l'aide d'une manivelle. Le déverrouillage peut être effectué manuellement ou automatiquement en appliquant la tension de fonctionnement. L'actionneur peut être monté directement sur la vanne à bille à l'aide d'une seule vis. L'orientation de montage par rapport à la vanne à bille peut être choisie par incréments de 90°. L'actionneur déplace la vanne vers la position de fonctionnement tout en tendant le ressort de rappel. La vanne revient à la position de sécurité en cas de défaillance grâce à la force du ressort lorsque la tension d'alimentation est interrompue. L'actionneur est livré avec une interface intégrée pour BACnet MSTP, Modbus RTU et MP-Bus. Il reçoit le signal de commande numérique du système de commande et fournit l'état actuel. L'angle de rotation peut être ajusté avec des butées mécaniques.
Avantages :
- Le disque de caractérisation intégré assure un débit à pourcentage égal, idéal pour les circuits de chauffage
- Actionneur modulant avec bus de terrain ou un signal 0-10 V/2-10 V
- L'actionneur est équipé d'une fonction de sécurité en cas de défaillance de courant
