Robinet à boisseau sphérique électrique caractérisé Rp1/2'' Laiton EPDM 2.5m3/h 40bar/580psi 24 V AC/DC

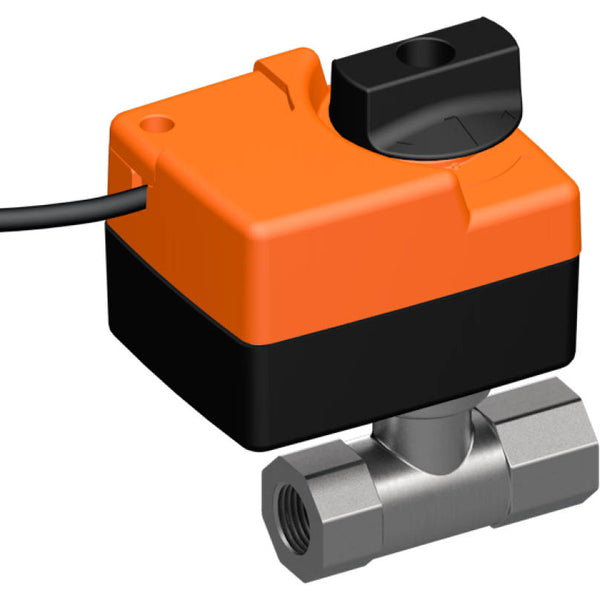

Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 2 voies avec un boîtier en laiton nickelé et un joint d'étanchéité en EPDM. Le diamètre de l'alésage de la vanne est de DN 15 et la taille de l'orifice est de Rp 1/2 pouce avec des filets femelles. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 3.5 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 2,5 m3/h, ce qui équivaut à une valeur Cv de 2,89 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est configuré avec un type de commande de 2 à 10 V et offre un retour d'information sur la position, ce qui garantit un contrôle précis de son fonctionnement et une surveillance exacte de sa position dans la plage de tension désignée. L'actionneur ouvre/ferme la vanne en 35 secondes. L'actionneur a un indice de protection IP40.
- Prix normal
- €301,18
- Prix normal
- €250,98
Description
Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 2 voies avec un boîtier en laiton nickelé et un joint d'étanchéité en EPDM. Le diamètre de l'alésage de la vanne est de DN 15 et la taille de l'orifice est de Rp 1/2 pouce avec des filets femelles. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 3.5 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 2,5 m3/h, ce qui équivaut à une valeur Cv de 2,89 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est configuré avec un type de commande de 2 à 10 V et offre un retour d'information sur la position, ce qui garantit un contrôle précis de son fonctionnement et une surveillance exacte de sa position dans la plage de tension désignée. L'actionneur ouvre/ferme la vanne en 35 secondes. L'actionneur a un indice de protection IP40.

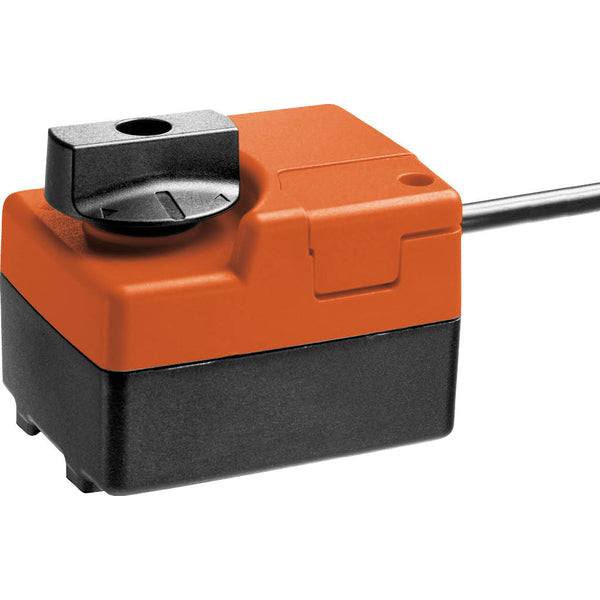

Une commande manuelle est possible à l'aide d'un levier, qui désengage l'engrenage tant que le levier à rappel automatique est enfoncé. L'actionneur est doté d'une protection contre les surcharges et s'arrête automatiquement lorsqu'il atteint la butée. En cas de blocage, l'actionneur s'arrête pendant sept secondes avant d'essayer de redémarrer. Si le blocage persiste, l'actionneur tente de redémarrer 15 fois toutes les deux minutes, puis une fois toutes les deux heures. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°. L'actionneur peut être commandé par un signal de commande standard de 0-10 V et se déplace dans la position dictée par le signal de commande. La mesure de la tension est utilisée à la fois pour afficher visuellement la position de la vanne dans la plage de 0,5 % à 100 % et comme signal de commande pour d'autres actionneurs. L'angle de rotation peut être réglé à l'aide de butées mécaniques.
Pour :
- Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
- Cet actionneur modulant peut positionner la vanne de 0 à 90 degrés avec un signal de commande de 2 à 10 V.
