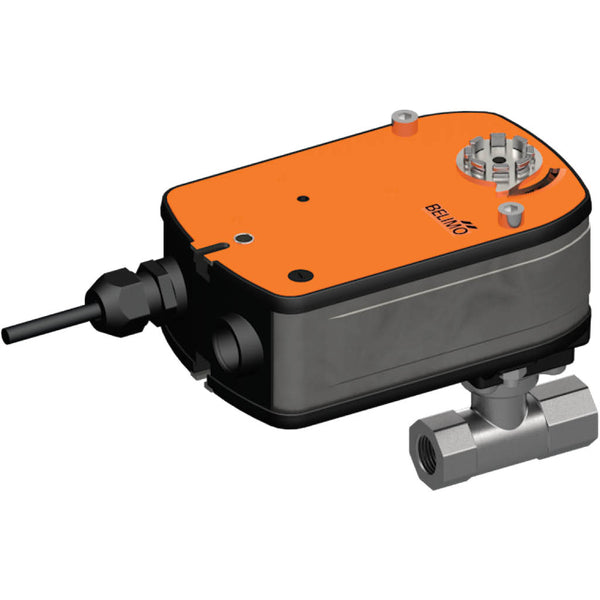

Vanne Caractérisée Belimo Rp1/2 Kvs2.5 24VAC/DC Cas De Défaillance 75s MP-Bus 0-10/2-10V 4Nm IP54 R2015-2P5-S1/LRF24-MP
Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 2 voies avec un boîtier en laiton nickelé et un joint d'étanchéité en EPDM. Le diamètre de l'alésage de la vanne est de DN 15 et la taille de l'orifice est de Rp 1/2 pouce avec des filets femelles. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 3.5 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 2,5 m3/h, ce qui équivaut à une valeur Cv de 2,89 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur utilise le protocole de communication MP-Bus et fournit un retour d'information sur la position dans la plage de 0 à 10 V ou de 2 à 10 V, ce qui permet un contrôle et une surveillance précis de sa position dans la plage de tension spécifiée. L'actionneur ouvre/ferme la vanne en 75 secondes. L'actionneur a un indice de protection IP54. L'actionneur est équipé d'une fonction de sécurité intégrée (NC) qui garantit un fonctionnement sûr en cas de panne de courant.
- Prix normal
- €538,78
- Prix normal
- €448,98
Description
Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 2 voies avec un boîtier en laiton nickelé et un joint d'étanchéité en EPDM. Le diamètre de l'alésage de la vanne est de DN 15 et la taille de l'orifice est de Rp 1/2 pouce avec des filets femelles. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 3.5 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 2,5 m3/h, ce qui équivaut à une valeur Cv de 2,89 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur utilise le protocole de communication MP-Bus et fournit un retour de position dans la plage de 0-10 V ou 2-10 V, ce qui permet un contrôle précis et une surveillance exacte de sa position dans la plage de tension spécifiée. L'actionneur ouvre/ferme la vanne en 75 secondes. L'actionneur a un indice de protection IP54. L'actionneur est équipé d'une fonction de sécurité intégrée (NC) qui garantit un fonctionnement sûr en cas de panne de courant.

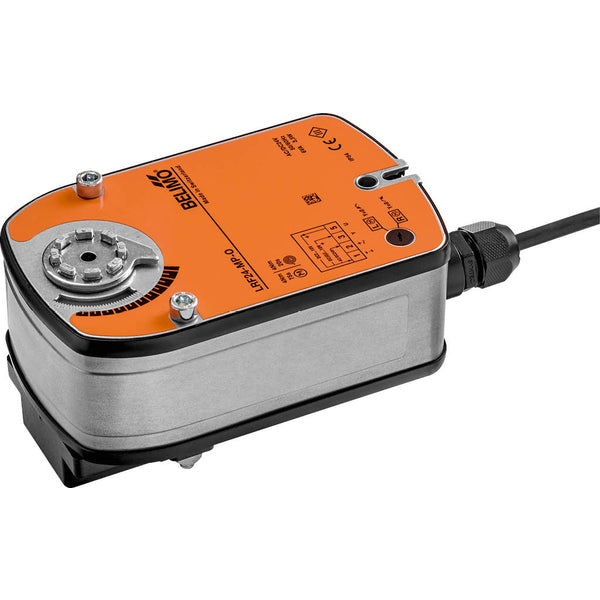

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. La vanne peut être actionnée manuellement et fixée dans n'importe quelle position à l'aide d'une manivelle. Le déverrouillage peut être effectué manuellement ou automatiquement en appliquant la tension de service. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°. L'actionneur se connecte à un signal de commande 0-10 V et se déplace vers la position définie par le signal. La mesure de la tension est utilisée à la fois pour afficher visuellement la position de la vanne dans la plage de 0,5 % à 100 % et comme signal de commande pour d'autres actionneurs. En mode bus, l'actionneur reçoit son signal de commande numérique du contrôleur de niveau supérieur via le bus MP et se déplace jusqu'à la position définie. La connexion U sert d'interface de communication sans fournir de tension de mesure analogique. L'angle de rotation peut être réglé à l'aide de butées mécaniques.
Pour :
- Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
- Cet actionneur modulant peut positionner la vanne de 0 à 90 degrés avec un signal de commande de 0 à 10 V/2 à 10 V.
- L'actionneur est équipé d'une fonction de sécurité intégrée.
