Belimo Vanne Caractérisée Rp1/2 Kvs1.6 24VAC/DC 90s BACnet/Modbus/MP-Bus 20Nm IP54 R2015-1P6-S1/SR24A-MOD

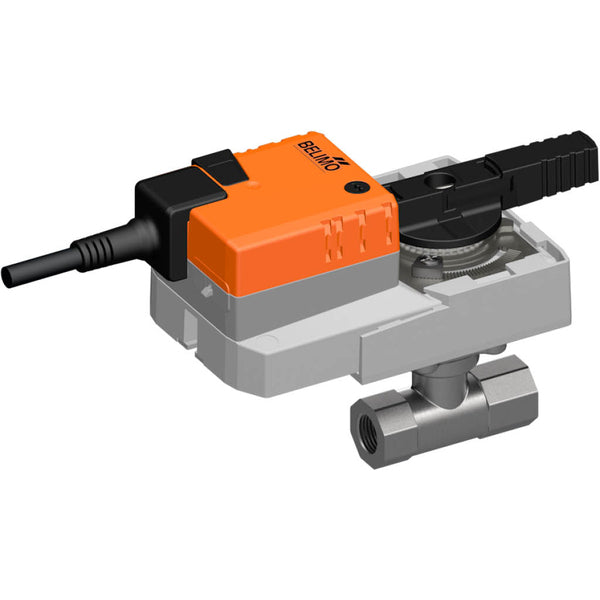

Il s'agit d'une vanne à bille caractérisée Belimo à 2 voies avec un boîtier en laiton nickelé et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 15 et la taille du raccord est Rp 1/2 pouce avec un filetage femelle. Avec son disque de caractérisation intégré, elle assure une régulation du débit en pourcentage égal, permettant une régulation précise et constante du débit de fluide. La différence de pression maximale est de 3,5 bar (50,8 psi). La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 1,6 m3/h, ce qui équivaut à une valeur Cv de 1,85 gpm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et nécessite le produit ZTH EU pour définir l'adresse du protocole et lier l'actionneur au système. De plus, ZTH EU permet le réglage d'un signal de commande analogique 0-10V ou 2-10V. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a une classification IP54.
- Prix normal
- €575,98
- Prix normal
- €479,98
Description
Il s'agit d'une vanne à bille caractérisée Belimo à 2 voies avec un boîtier en laiton nickelé et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 15 et la taille du raccord est Rp 1/2 pouce avec un filetage femelle. Avec son disque de caractérisation intégré, elle assure une régulation du débit en pourcentage égal, permettant une régulation précise et constante du débit de fluide. La différence de pression maximale est de 3,5 bar (50,8 psi). La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 1,6 m3/h, ce qui équivaut à une valeur Cv de 1,85 gpm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et nécessite le produit ZTH EU pour définir l'adresse du protocole et lier l'actionneur au système. De plus, ZTH EU permet le réglage d'un signal de commande analogique 0-10V ou 2-10V. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a une classification IP54.

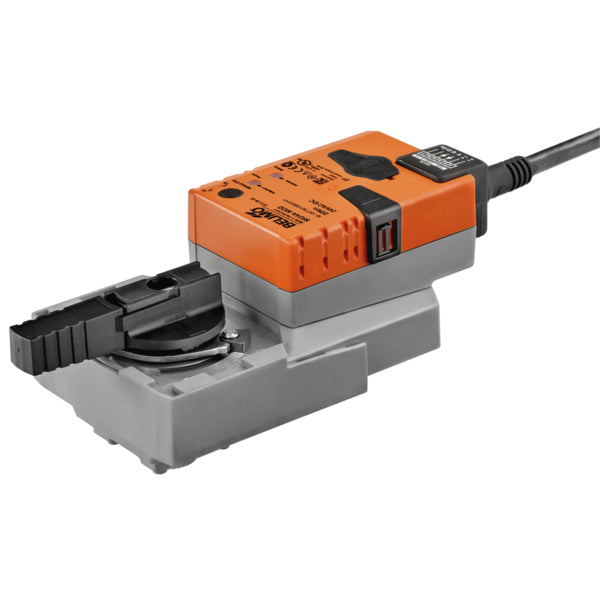

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Un déverrouillage manuel est possible à l'aide d'un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou reste verrouillé. L'actionneur peut être directement monté sur la vanne à bille à l'aide d'une seule vis. L'orientation de montage par rapport à la vanne à bille peut être choisie par incréments de 90°. L'actionneur est livré avec une interface intégrée pour BACnet MSTP, Modbus RTU et MP-Bus. Il reçoit le signal de commande numérique du système de commande et fournit l'état actuel. L'angle de rotation peut être ajusté avec des butées mécaniques.
Avantages :
- Le disque de caractérisation intégré assure un débit en pourcentage égal, idéal pour les circuits de chauffage
- Actionneur modulant avec bus de terrain ou un signal 0-10 V/2-10 V
- Déverrouillage manuel
- L'actionneur est protégé contre les surcharges
- Indicateur de position visuel
Inconvénients :
- Le produit ZTH EU est nécessaire (non inclus) pour définir l'adresse du protocole et lier l'actionneur au système
- Le temps d'ouverture/fermeture de 90 s est lent pour certaines applications
