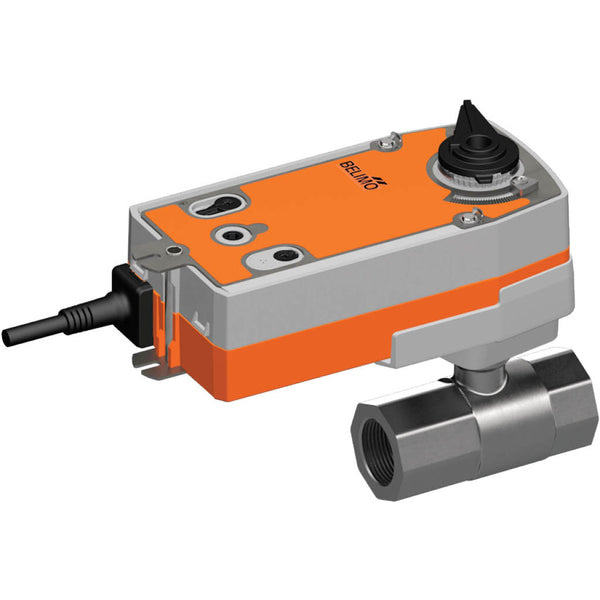

Belimo Vanne Caractérisée Rp1-1/2 Kvs16 24VAC/DC Sûr en cas de Défaillance NO 90s BACnet/Modbus/MP-Bus 20Nm IP54 R2040-16-S3/SRF24A-MOD-O

Belimo Vanne Caractérisée Rp1-1/2 Kvs16 24VAC/DC Sûr en cas de Défaillance NO 90s BACnet/Modbus/MP-Bus 20Nm IP54 R2040-16-S3/SRF24A-MOD-O
Belimo Vanne Caractérisée Rp1-1/2 Kvs16 24VAC/DC Sûr en cas de Défaillance NO 90s BACnet/Modbus/MP-Bus 20Nm IP54 R2040-16-S3/SRF24A-MOD-O
Belimo Vanne Caractérisée Rp1-1/2 Kvs16 24VAC/DC Sûr en cas de Défaillance NO 90s BACnet/Modbus/MP-Bus 20Nm IP54 R2040-16-S3/SRF24A-MOD-O
L'image peut varier légèrement
Voir les spécifications pour des informations précises.
Référence : V36M2
Marque: Belimo
Réf. fab.: R2040-16-S3/SRF24A-MOD-O

Ceci est une vanne à bille caractérisée Belimo 2 voies avec un boîtier en laiton nickelé et un joint EPDM. Le diamètre de perçage de la vanne est DN 40 et la taille du port est Rp 1 1/2 pouce avec filetage femelle. Avec son disque de caractérisation intégré, elle assure un contrôle de débit à pourcentage égal, permettant une régulation précise et cohérente du flux de fluide. La pression différentielle maximale est de 3,5 bar (50,8 psi). La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 16 m3/h, équivalente à une valeur Cv de 18,51 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et requiert le produit ZTH EU pour définir l'adresse du protocole et lier l'actionneur au système. De plus, ZTH EU permet de définir un signal de contrôle analogique 0-10V ou 2-10V. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a une classification IP54. L'actionneur est équipé d'une fonction fail-safe (NO) qui garantit un fonctionnement sûr en cas de panne de courant.

Voir tous
Note: le produit ne peut pas être retourné
Prix normal
€952,78
TVA incluse
La TVA (taxe sur la valeur ajoutée) est une taxe sur les biens et services qui concerne l'Union européenne (UE). Nous, Tameson, sommes tenus par la loi de collecter la TVA pour les commandes au sein de l'UE pour les clients qui ne nous fournissent pas leur numéro de TVA.
Prix normal
€793,98
hors TVA

En stock +14 jours Sur demande Sur demande
0 sont déjà dans votre panier Pour les commandes dépassant 0, prévoyez un délai supplémentaire de 14 jours. Jusqu'à 5 articles peuvent être commandés en ligne. Pour des quantités plus importantes, veuillez nous contacter sur support@tameson.fr pour demander le délai de livraison. Cet article n'est pas disponible pour une commande en ligne, veuillez nous contacter sur support@tameson.fr pour demander le délai de livraison.


Expédition vers France: Gratis
Gratuit pour les commandes > €75,00
Livraison prévue dans 15 - 18 jours ouvrables

Description
Spécifications
Téléchargements
Produits apparentés

Ceci est une vanne à bille caractérisée Belimo 2 voies avec un boîtier en laiton nickelé et un joint EPDM. Le diamètre de perçage de la vanne est DN 40 et la taille du port est Rp 1 1/2 pouce avec filetage femelle. Avec son disque de caractérisation intégré, elle assure un contrôle de débit à pourcentage égal, permettant une régulation précise et cohérente du flux de fluide. La pression différentielle maximale est de 3,5 bar (50,8 psi). La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 16 m3/h, équivalente à une valeur Cv de 18,51 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et requiert le produit ZTH EU pour définir l'adresse du protocole et lier l'actionneur au système. De plus, ZTH EU permet de définir un signal de contrôle analogique 0-10V ou 2-10V. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a une classification IP54. L'actionneur est équipé d'une fonction fail-safe (NO) qui garantit un fonctionnement sûr en cas de panne de courant.

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. La vanne peut être actionnée manuellement et sécurisée dans n'importe quelle position à l'aide d'une manivelle. Le déverrouillage peut se faire manuellement ou automatiquement en appliquant la tension d'alimentation. L'actionneur peut être monté directement sur la vanne à bille à l'aide d'une seule vis. L'orientation de montage par rapport à la vanne à bille peut être choisie par incréments de 90°. L'actionneur déplace la vanne vers la position de fonctionnement tout en tendant également le ressort de retour. La vanne revient à la position fail-safe par force de ressort lorsque la tension d'alimentation est interrompue. L'actionneur est équipé d'une interface intégrée pour BACnet MSTP, Modbus RTU et MP-Bus. Il obtient le signal de contrôle numérique du système de contrôle et fournit l'état actuel. L'angle de rotation peut être ajusté avec des butées mécaniques.

Avantages :

  • Le disque de caractérisation intégré assure un débit à pourcentage égal, idéal pour les circuits de chauffage
  • Actionneur modulant avec bus de terrain ou un signal 0-10 V/2-10 V
  • L'actionneur est équipé d'une fonction fail-safe
