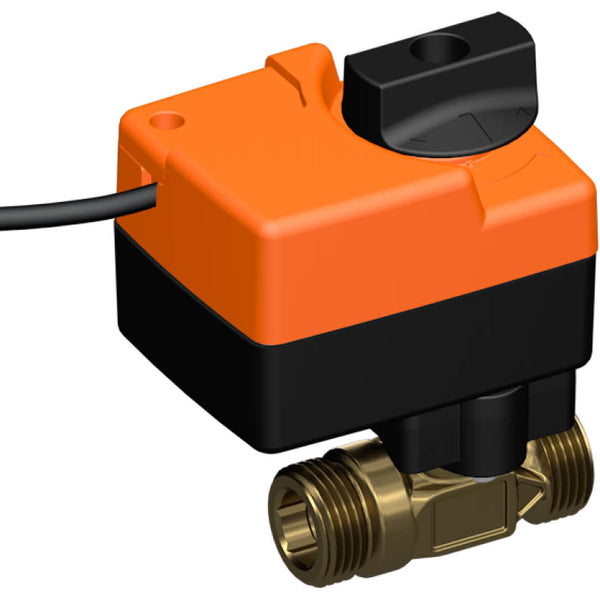

Belimo Vanne De Régulation G3/4 Kvs0.63 24VAC/DC 100s 2/3-point 2Nm IP40 R406DK/TR24

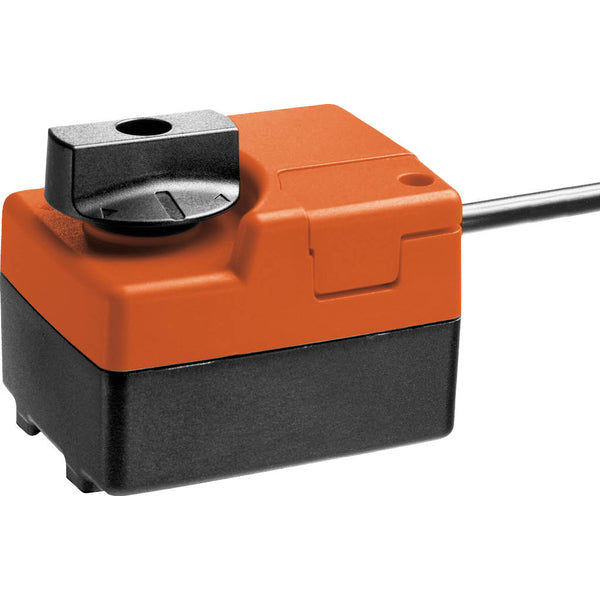

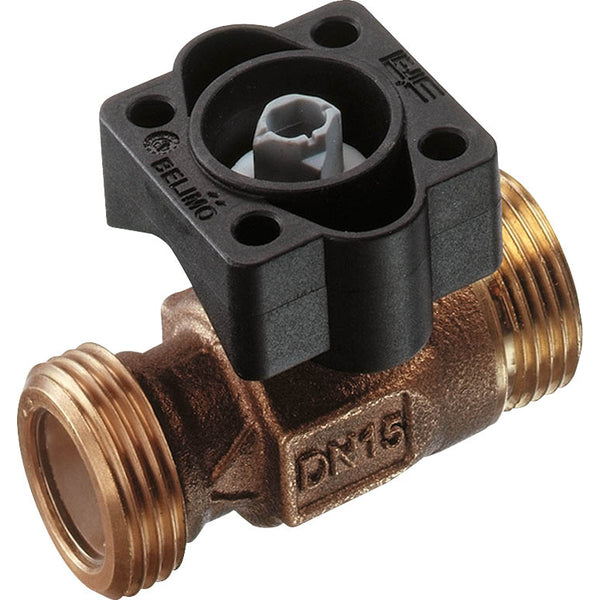

Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 2 voies avec un boîtier en laiton et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 10 et la taille de l'orifice est de G 3/4 pouce avec des filets mâles. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 4 bars. La vanne peut fonctionner entre 2 et 130 °C (36 et 266 °F). La valeur Kv de la vanne est de 0,63 m3/h, ce qui équivaut à une valeur Cv de 0,73 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est doté d'une commande à deux ou trois points. L'actionneur ouvre/ferme la vanne en 100 secondes. L'actionneur a un indice de protection IP40.

Une commande manuelle est possible à l'aide d'un levier, qui désengage l'engrenage tant que le levier à rappel automatique est enfoncé. L'actionneur s'arrête automatiquement lorsque les butées sont atteintes, avec une durée d'impulsion de ≥0,5 s. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°.

Pour :

• Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
