Vanne Caractérisée Belimo G3/4 Kvs0.4 24VAC/DC 90s 2-10V 20Nm IP67 R406K/SR24P-SR

Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 2 voies avec un boîtier en laiton nickelé et un joint d'étanchéité en EPDM. Le diamètre de l'alésage de la vanne est de DN 10 et la taille de l'orifice est de G 3/4 pouce avec des filets mâles. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 2 bars. La vanne peut fonctionner entre 6 et 100 °C (43 et 212 °F). La valeur Kv de la vanne est de 0,4 m3/h, ce qui équivaut à une valeur Cv de 0,46 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est configuré avec un type de commande de 2 à 10 V et offre un retour d'information sur la position, ce qui garantit un contrôle précis de son fonctionnement et une surveillance exacte de sa position dans la plage de tension désignée. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a un indice de protection IP67.

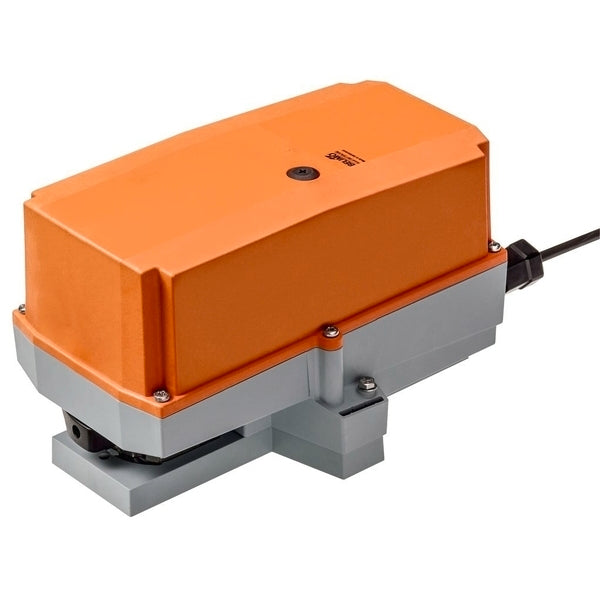

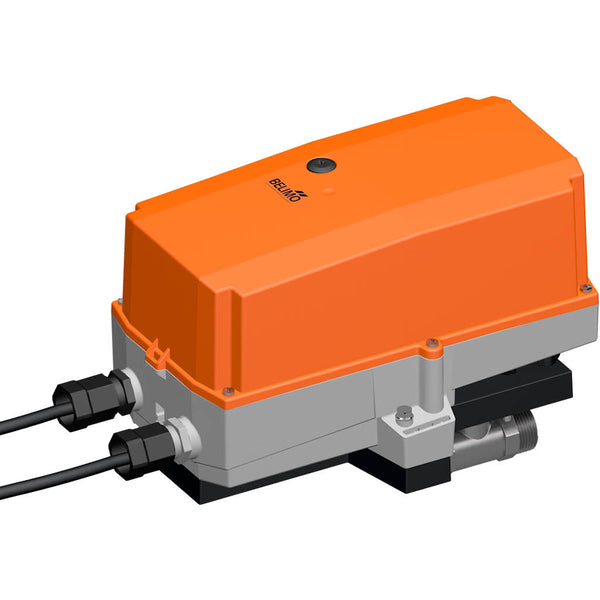

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°. L'actionneur peut être commandé par un signal de commande standard de 0-10 V et se déplace dans la position dictée par le signal de commande. La mesure de la tension est utilisée à la fois pour afficher visuellement la position de la vanne dans la plage de 0,5 % à 100 % et comme signal de commande pour d'autres actionneurs. L'angle de rotation peut être réglé à l'aide de butées mécaniques. L'actionneur est particulièrement adapté aux environnements difficiles tels que le séchage du bois, l'élevage, la transformation des aliments, l'agriculture, les piscines intérieures/bains, les salles de ventilation sur les toits et les applications extérieures générales. L'actionneur a passé plusieurs tests, notamment le test des gaz nocifs EN 60068-2-60, le test du brouillard salin EN 60068-2-52, le test ammoniacal DIN 50916-2, le test climatique IEC 60068-2-30, le test des désinfectants (animaux) et le test UV (rayonnement solaire au niveau du sol) EN 60068-2-5, EN 60068-2-63. Le couvercle du boîtier doit être retiré pour la commande manuelle.

Pour :

• Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
• Cet actionneur modulant peut positionner la vanne de 0 à 90 degrés avec un signal de commande de 2 à 10 V.
