Belimo Vanne De Régulation G1 Kvs0.63 24-125VDC/24-240VAC Cas De Défaillance 75s 2-Point 10Nm IP54 R409/NRFA

Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 3 voies avec un boîtier en laiton nickelé et un joint d'étanchéité en EPDM. Le diamètre de l'alésage de la vanne est de DN 25 et la taille de l'orifice est de G 1 1/2 pouce avec des filets mâles. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 2 bars. La vanne peut fonctionner entre 6 et 100 °C (43 et 212 °F). La valeur Kv de la vanne est de 6,3 m3/h, ce qui équivaut à une valeur Cv de 7,29 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur ouvre/ferme la vanne en 9 secondes. L'actionneur a un indice de protection IP54. L'actionneur est équipé d'une fonction de sécurité intégrée (NC) qui garantit un fonctionnement sûr en cas de panne de courant.

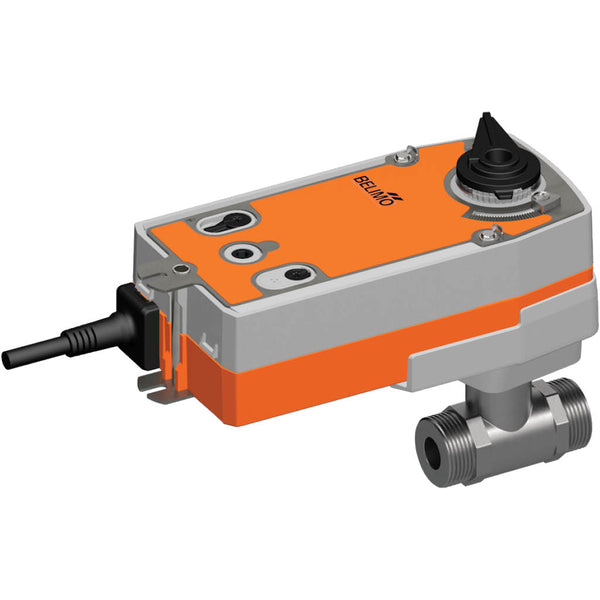

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°. L'angle de rotation peut être réglé à l'aide de butées mécaniques. Lors de l'alimentation initiale, c'est-à-dire lors de la mise en service, l'actionneur effectue une adaptation au cours de laquelle la plage de fonctionnement et le retour de position s'ajustent à la plage de réglage mécanique. L'actionneur se déplace alors dans la position définie par le signal de commande.

Pour :

• Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
