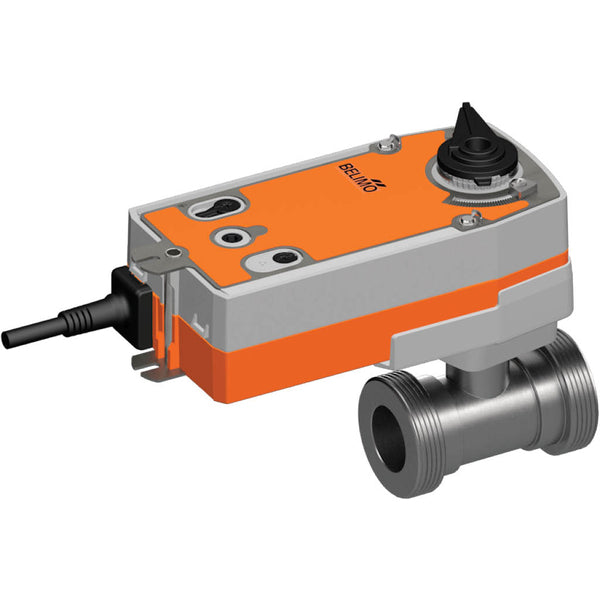

Belimo Vanne Caractérisée G2 Kvs16 24VAC/DC Sûr en Cas de Défaillance NO 90s BACnet/Modbus/MP-Bus 0-10/2-10V 20Nm IP54 R431/SRF24A-MOD-O

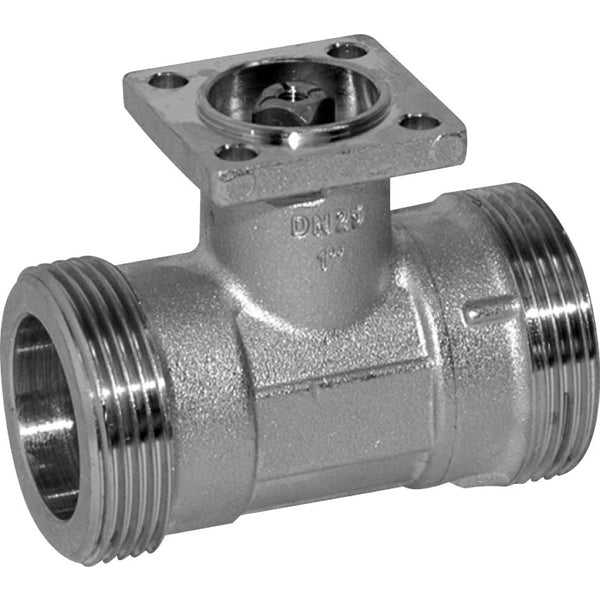

Ceci est une vanne à bille caractérisée Belimo à 2 voies avec un boîtier en laiton nickelé et un joint en EPDM. Le diamètre de perçage de la vanne est DN 32 et la taille du port est G 2 pouces avec des filetages mâles. Avec son disque de caractérisation intégré, elle assure un contrôle de débit à pourcentage égal, permettant une régulation précise et cohérente du flux de fluide. La pression différentielle maximale est de 2 bars (29 psi). La vanne peut fonctionner entre 6 et 100 °C (43 à 212 °F). La valeur Kv de la vanne est de 16 m3/h, équivalente à une valeur Cv de 18.51 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et fournit un retour de position précis dans la plage de 0-10 V ou 2-10 V, garantissant un contrôle précis et réactif dans diverses applications. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a une classification IP54. L'actionneur est équipé d'une fonction fail-safe (NO) qui garantit un fonctionnement sûr en cas de panne de courant.

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. La vanne peut être actionnée manuellement et sécurisée dans n'importe quelle position à l'aide d'une manivelle. Le déverrouillage peut se faire manuellement ou automatiquement en appliquant la tension d'alimentation. L'actionneur peut être monté directement sur la vanne à bille à l'aide d'une seule vis. L'orientation de montage par rapport à la vanne à bille peut être choisie par incréments de 90°. L'actionneur se connecte avec un signal de contrôle standard de 0-10 V. L'actionneur déplace la vanne vers la position de fonctionnement tout en tendant également le ressort de retour. La vanne revient à la position fail-safe par la force du ressort lorsque la tension d'alimentation est interrompue. L'actionneur est livré avec une interface intégrée pour BACnet MSTP, Modbus RTU et MP-Bus. Il obtient le signal de contrôle numérique du système de contrôle et fournit l'état actuel. L'angle de rotation peut être ajusté avec des butées mécaniques.

Avantages :

• Le disque de caractérisation intégré assure un débit à pourcentage égal, idéal pour les circuits de chauffage
• Cet actionneur modulant peut positionner la vanne n'importe où entre 0-90 degrés avec un signal de contrôle de 0-10 V/2-10 V
• L'actionneur est équipé d'une fonction fail-safe
