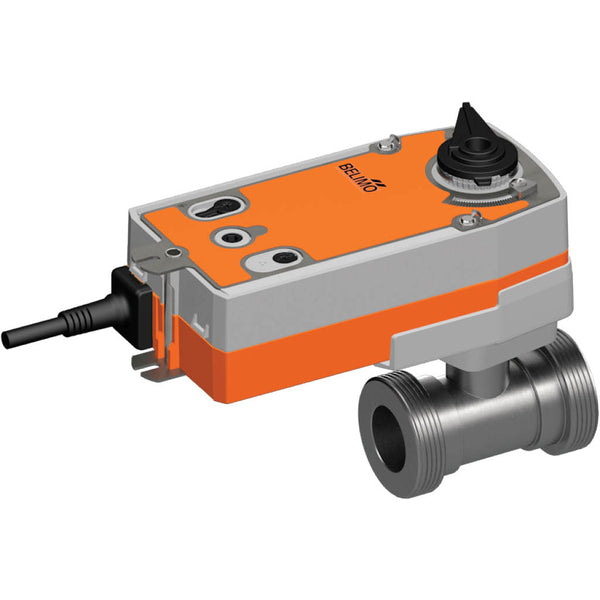

Belimo Vanne De Régulation G2-1/4 Kvs25 24VAC/DC Cas De Défaillance 90s MP-Bus 0-10/2-10V 10Nm IP54 R439/NRF24A-MP

Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 2 voies avec un boîtier en laiton et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 10 et la taille de l'orifice est de G 3/4 pouce avec des filets mâles. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 2 bars. La vanne peut fonctionner entre 2 et 130 °C (36 et 266 °F). La valeur Kv de la vanne est de 2,5 m3/h, ce qui équivaut à une valeur Cv de 2,89 gpm. L'actionneur nécessite une tension d'alimentation de 100-240 V AC. L'actionneur est doté d'une commande à deux ou trois points. L'actionneur ouvre/ferme la vanne en 35 secondes. L'actionneur a un indice de protection IP40. L'actionneur est équipé d'une fonction de sécurité intégrée (NC) qui garantit un fonctionnement sûr en cas de panne de courant.

Une commande manuelle est possible à l'aide d'un levier, qui désengage l'engrenage tant que le levier à rappel automatique est enfoncé. L'actionneur est doté d'une protection contre les surcharges et s'arrête automatiquement lorsqu'il atteint la butée. En cas de blocage, l'actionneur s'arrête pendant sept secondes avant d'essayer de redémarrer. Si le blocage persiste, l'actionneur tente de redémarrer 15 fois toutes les deux minutes, puis une fois toutes les deux heures. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°.

Pour :

• Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
