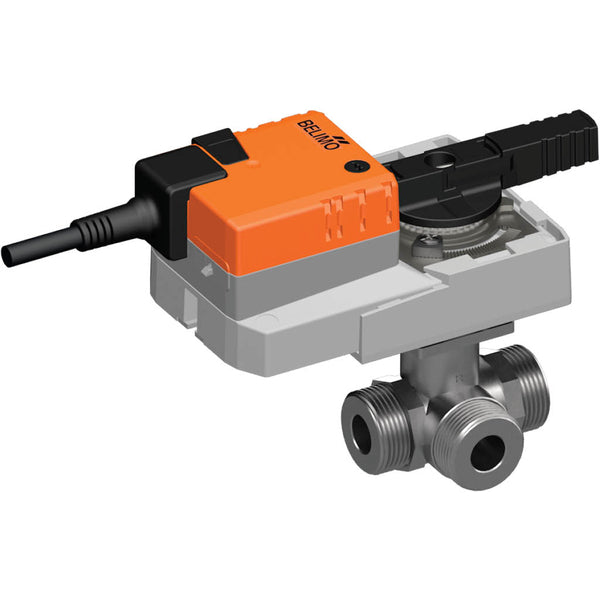

Belimo Vanne Caractérisée 3 Voies G3/4 Kvs1 24VAC/DC 90s BACnet/Modbus/MP-Bus 0-10/2-10V 20Nm IP54 R508K/SR24A-MOD
Avis : Ce produit sera discontinué à l'avenir
Ceci est un robinet à bille Belimo 3 voies caractérisé avec un boîtier en laiton nickelé et un joint en EPDM. Le diamètre de perçage du robinet est DN 10 et la taille du port est G 3/4 pouce avec filetage mâle. Avec son disque de caractérisation intégré, il assure un contrôle de débit à pourcentage égal, permettant une régulation précise et cohérente du flux de fluide. La pression différentielle maximale est de 2 bars (29 psi). Le robinet peut fonctionner entre 6 et 100 °C (43 à 212 °F). La valeur Kv du robinet est de 1 m3/h, équivalente à une valeur Cv de 1,16 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et nécessite le produit ZTH EU pour définir l'adresse du protocole et lier l'actionneur au système. De plus, ZTH EU permet de définir un signal de contrôle analogique de 0-10V ou 2-10V. L'actionneur ouvre/ferme le robinet en 90 secondes. L'actionneur a une classification IP54.
Avis : Ce produit sera discontinué à l'avenir
Description

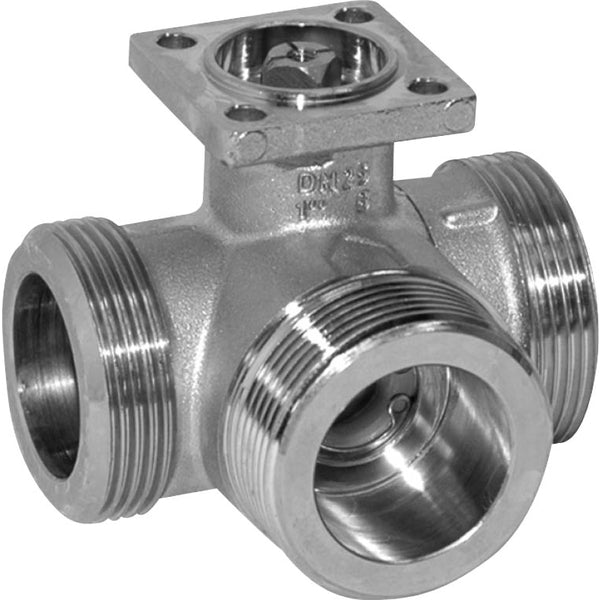

Ceci est un robinet à bille Belimo 3 voies caractérisé avec un boîtier en laiton nickelé et un joint en EPDM. Le diamètre de perçage du robinet est DN 10 et la taille du port est G 3/4 pouce avec filetage mâle. Avec son disque de caractérisation intégré, il assure un contrôle de débit à pourcentage égal, permettant une régulation précise et cohérente du flux de fluide. La pression différentielle maximale est de 2 bars (29 psi). Le robinet peut fonctionner entre 6 et 100 °C (43 à 212 °F). La valeur Kv du robinet est de 1 m3/h, équivalente à une valeur Cv de 1,16 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et fournit un retour de position précis dans la plage de 0-10 V ou 2-10 V, garantissant un contrôle précis et réactif dans diverses applications. L'actionneur ouvre/ferme le robinet en 90 secondes. L'actionneur a une classification IP54.

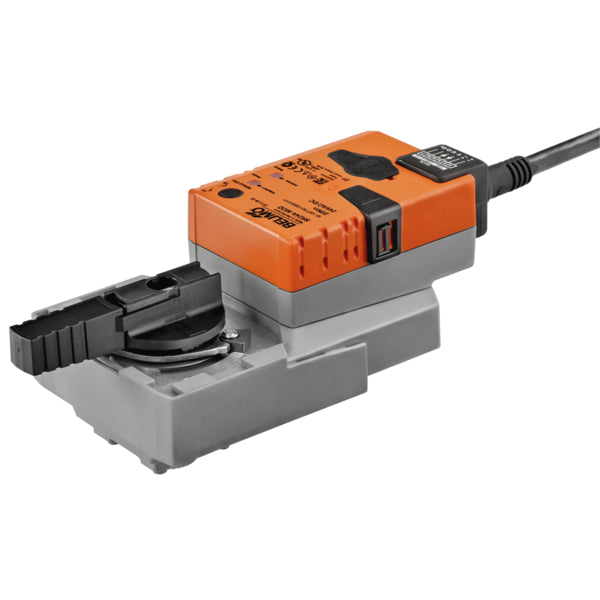

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Un fonctionnement manuel est possible à l'aide d'un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou reste verrouillé. L'actionneur peut être monté directement sur le robinet à bille à l'aide d'une seule vis. L'orientation de montage par rapport au robinet à bille peut être choisie par incréments de 90°. L'actionneur est livré avec une interface intégrée pour BACnet MSTP, Modbus RTU et MP-Bus. Il obtient le signal de contrôle numérique du système de contrôle et fournit l'état actuel. L'angle de rotation peut être ajusté avec des butées mécaniques.
Avantages :
- Le disque de caractérisation intégré assure un débit à pourcentage égal, idéal pour les circuits de chauffage
- Cet actionneur modulant peut positionner le robinet n'importe où entre 0-90 degrés avec un signal de contrôle de 0-10 V/2-10 V
