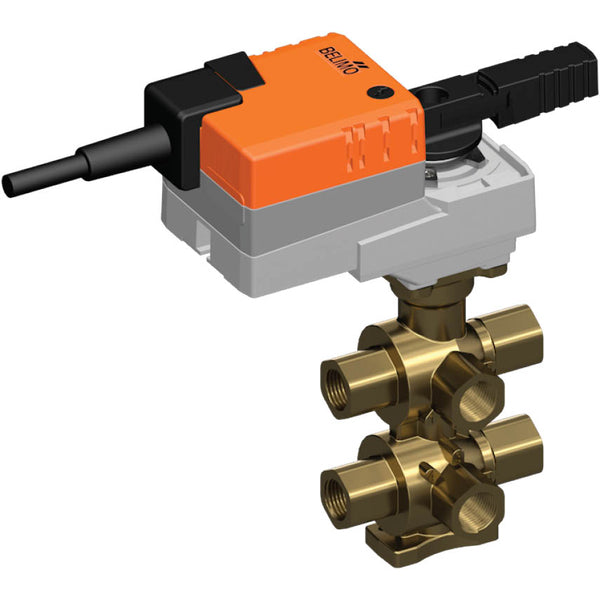

Belimo Vanne Caractérisée 6 Voies Rp3/4 Kvs4/1 24VAC/DC 90s BACnet/Modbus/MP-Bus 5Nm IP54 R3020-4-1-B2/LR24A-MOD

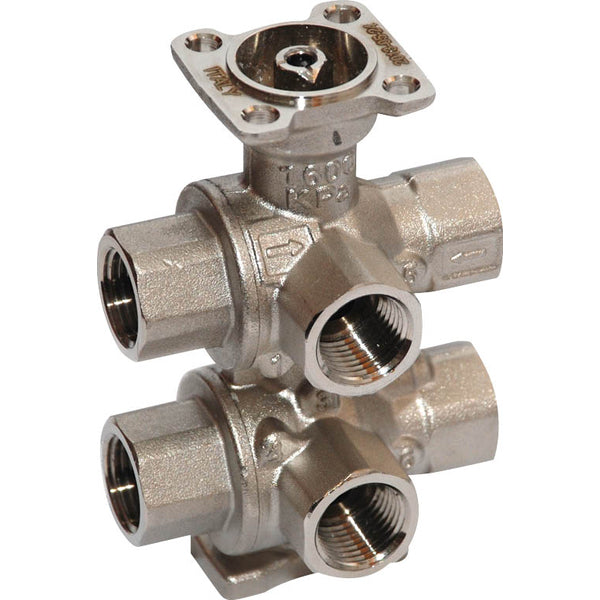

Il s'agit d'une vanne à bille caractérisée Belimo 6 voies avec un boîtier en laiton nickelé et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 20 et la taille du port est Rp 3/4 pouce avec un filetage femelle. Avec son disque de caractérisation intégré, elle assure un contrôle du débit à pourcentage égal, permettant une régulation précise et constante du débit de fluide. La différence de pression maximale est de 1 bar (14,5 psi). La vanne peut fonctionner entre 6 et 80 °C (43 à 176 °F). La valeur Kv 1 de la vanne est de 4 m3/h, ce qui équivaut à une valeur Cv de 4,63 gpm. La valeur Kv 2 de la vanne est de 1 m3/h, ce qui équivaut à une valeur Cv de 1,16 gpm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et nécessite le produit ZTH EU pour définir l'adresse du protocole et lier l'actionneur au système. De plus, ZTH EU permet le réglage d'un signal de commande analogique 0-10V ou 2-10V. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a une classification IP54.

Avantages :

• Le disque de caractérisation intégré assure un débit à pourcentage égal, idéal pour les circuits de chauffage
• Actionneur modulant avec bus de terrain ou un signal 0-10 V/2-10 V
• Commande manuelle
• L'actionneur est protégé contre les surcharges
• Indicateur de position visuel

Inconvénients :

• Le produit ZTH EU est nécessaire (non inclus) pour définir l'adresse du protocole et lier l'actionneur au système
• Le temps d'ouverture/fermeture de 90 s est lent pour certaines applications
