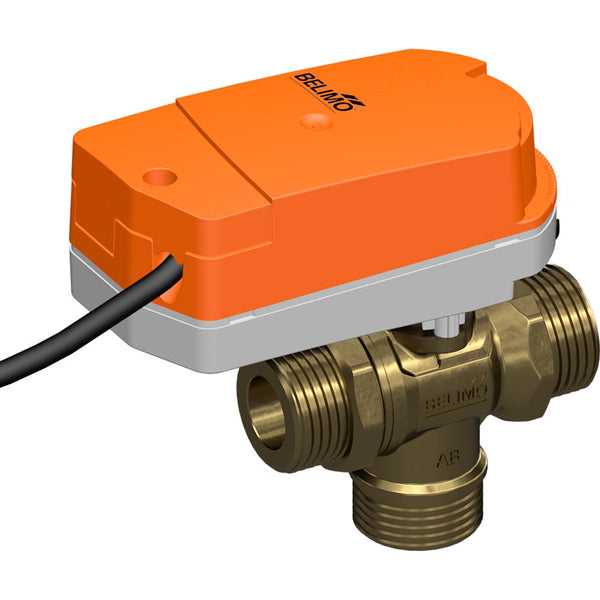

Belimo Vanne À Bille 3 Voies G3/4 Kvs3.6 100-240VAC 35s 2/3-Point 1Nm IP40 C520Q-J/CQC230A

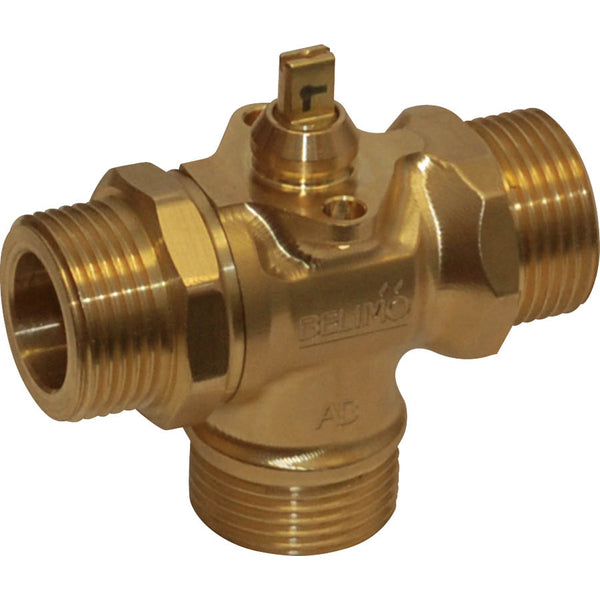

Il s'agit d'un robinet à boisseau sphérique Belimo à 3 voies avec un boîtier en laiton et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 20 et la taille de l'orifice est de G 3/4 pouce avec des filets mâles. La pression différentielle maximale est de 2.8 bars. La vanne peut fonctionner entre 2 et 100 °C (36 et 212 °F). La valeur Kv de la vanne est de 3,6 m3/h, ce qui équivaut à une valeur Cv de 4,17 gpm. L'actionneur nécessite une tension d'alimentation de 100-240 V AC. L'actionneur est doté d'une commande à deux ou trois points. L'actionneur ouvre/ferme la vanne en 35 secondes. L'actionneur a un indice de protection IP40.

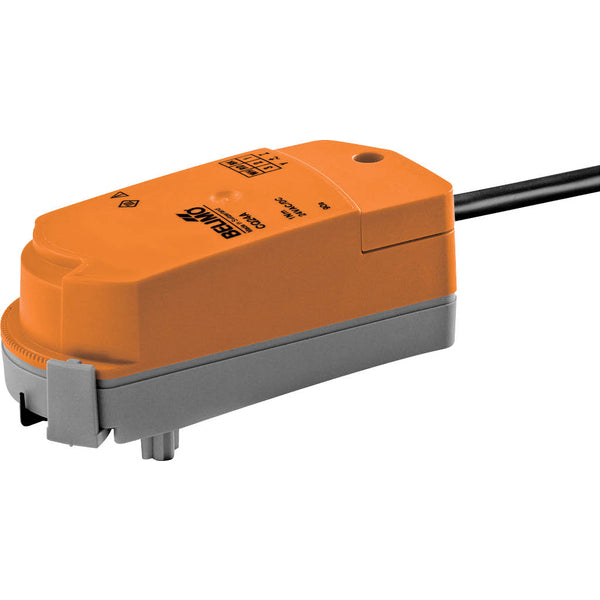

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Retirer l'actionneur en cliquant dessus, puis utiliser l'actionneur pour faire tourner l'axe de la vanne. L'actionneur peut être monté à la main sur la vanne sans nécessiter d'outils. Veillez à ne faire que des mouvements verticaux (Attention !). Les goupilles doivent être alignées avec les trous de la bride. L'orientation du montage peut être configurée par incréments de 180° par rapport à la vanne. L'angle de rotation de l'actionneur peut être réglé par incréments de 2,5° à l'aide d'un clip. Cette fonction permet de régler le débit maximal de la vanne.
