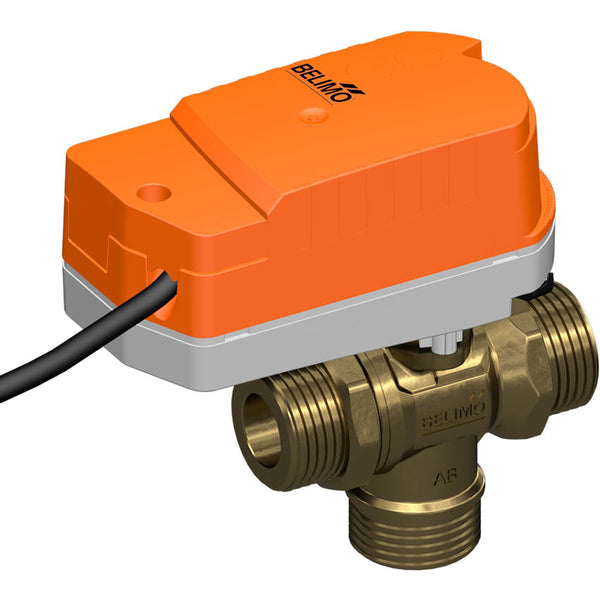

Belimo Vanne À Bille 3 Voies G3/4 Kvs2.3 24VAC/DC Cas De Défaillance 75s MP-Bus 1Nm IP40 C515Q-H/CQK24A-MPL

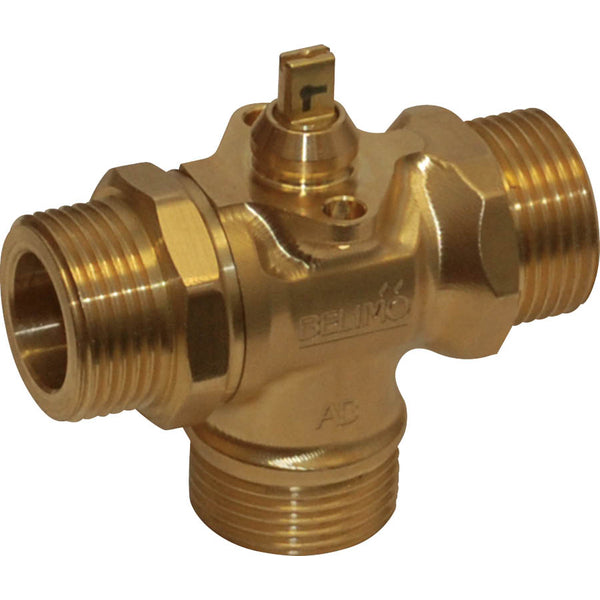

Il s'agit d'un robinet à boisseau sphérique Belimo à 3 voies avec un boîtier en laiton et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 15 et la taille de l'orifice est de G 3/4 pouce avec des filets mâles. La pression différentielle maximale est de 2.8 bars. La vanne peut fonctionner entre 2 et 100 °C (36 et 212 °F). La valeur Kv de la vanne est de 2,3 m3/h, ce qui équivaut à une valeur Cv de 2,66 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est équipé d'une commande de type MP-Bus, qui permet une intégration transparente et une gestion efficace des dispositifs connectés dans le système, garantissant ainsi des capacités de contrôle et de communication fiables. L'actionneur ouvre/ferme la vanne en 75 secondes. L'actionneur a un indice de protection IP40. L'actionneur est équipé d'une fonction de sécurité intégrée (NC) qui garantit un fonctionnement sûr en cas de panne de courant.

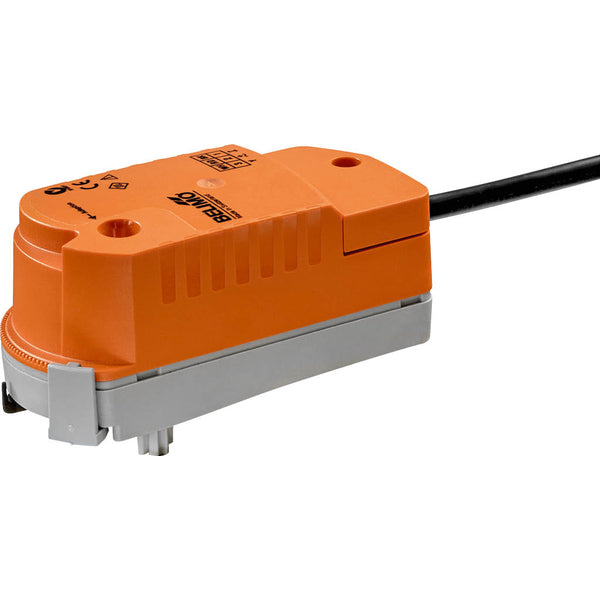

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Retirer l'actionneur en cliquant dessus, puis utiliser l'actionneur pour faire tourner l'axe de la vanne. L'actionneur peut être monté à la main sur la vanne sans nécessiter d'outils. Veillez à ne faire que des mouvements verticaux (Attention !). Les goupilles doivent être alignées avec les trous de la bride. L'orientation du montage peut être configurée par incréments de 180° par rapport à la vanne. L'angle de rotation de l'actionneur peut être réglé par incréments de 2,5° à l'aide d'un clip. Cette fonction permet de régler le débit maximal de la vanne. L'actionneur reçoit son signal de commande numérique du contrôleur supérieur via le bus MP et se déplace vers la position définie. La connexion MP sert d'interface de communication et n'offre pas de tension de mesure analogique. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Ainsi, en cas de panne de courant, l'actionneur peut à tout moment passer de sa position actuelle à la position de sécurité. Après la livraison en usine, l'actionneur est entièrement déchargé et nécessite environ 25 secondes de précharge avant la configuration initiale pour élever les condensateurs au niveau de tension nécessaire.

Pour :

• L'actionneur est équipé d'une fonction de sécurité intégrée.
