Robinet à boisseau sphérique électrique à 3 voies Rp3/4'' laiton EPDM 32m3/h 40bar/580psi 24 V AC/DC

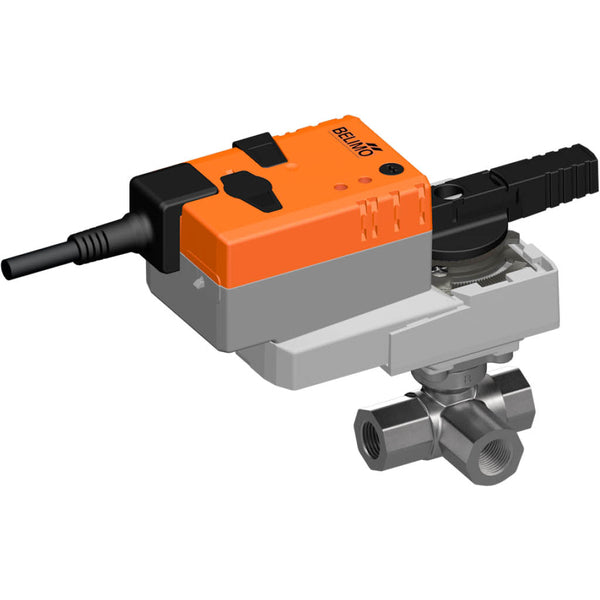

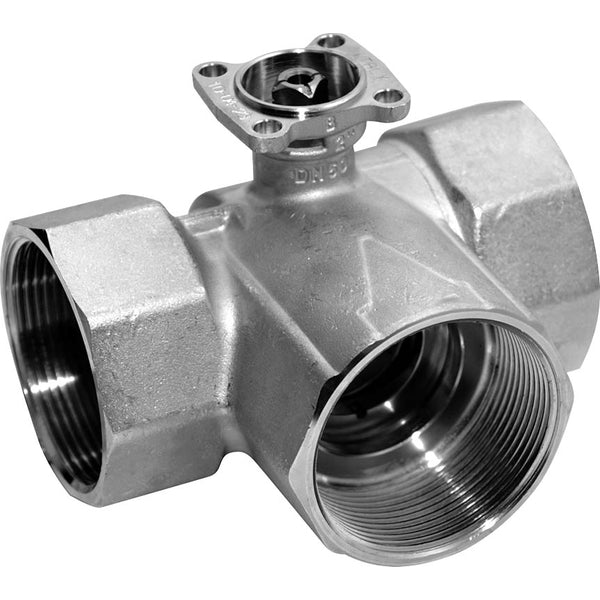

Il s'agit d'un robinet à boisseau sphérique Belimo à 3 voies avec un boîtier en laiton nickelé et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 20 et la taille de l'orifice est de Rp 3/4 pouce avec des filets femelles. La pression différentielle maximale est de 10 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 32 m3/h, ce qui équivaut à une valeur Cv de 37,02 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur ouvre/ferme la vanne en 9 secondes. L'actionneur a un indice de protection IP54.

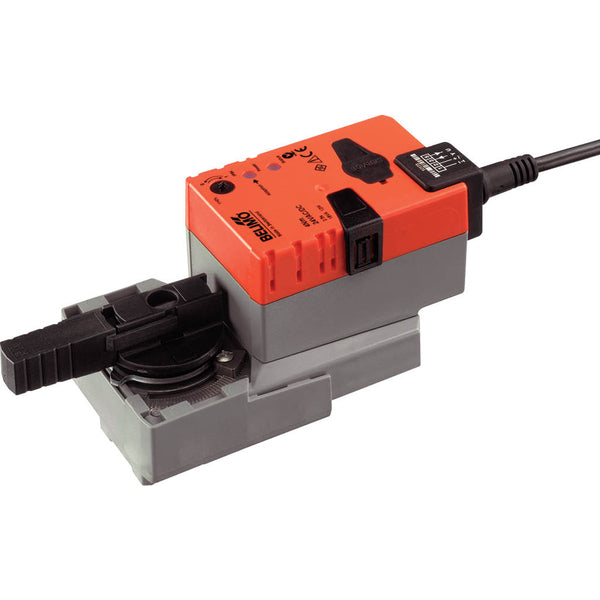

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°. L'angle de rotation peut être réglé à l'aide de butées mécaniques.
