Robinet à boisseau sphérique électrique à 3 voies G1'' mâle laiton EPDM 8.6m3/h 40bar/580psi 100-240 V AC

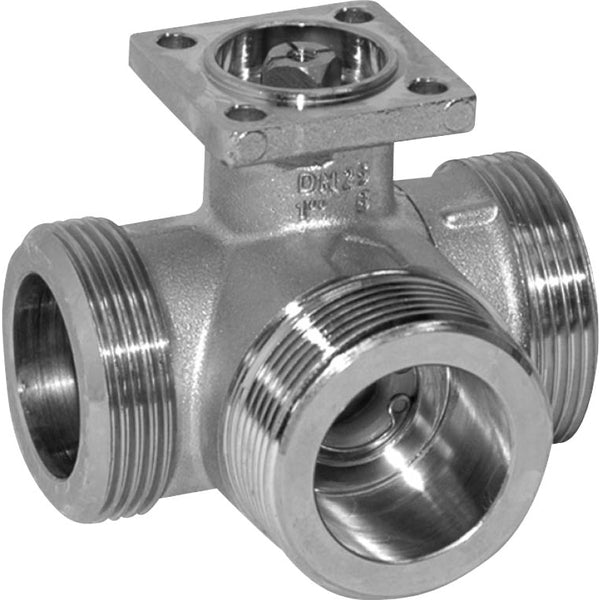

Il s'agit d'un robinet à boisseau sphérique Belimo à 3 voies avec un boîtier en laiton nickelé et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 15 et la taille de l'orifice est de G 1 pouce avec des filets mâles. Cette vanne résiste à des pressions allant jusqu'à 40 bars (580 psi). La vanne peut fonctionner entre -10 et 100 °C (14 et 212 °F). La valeur Kv de la vanne est de 8,6 m3/h, ce qui équivaut à une valeur Cv de 9,95 gpm. L'actionneur nécessite une tension d'alimentation de 100-240 V AC. L'actionneur est doté d'une commande à deux ou trois points. L'actionneur ouvre/ferme la vanne en 75 secondes. L'actionneur a un indice de protection IP54.

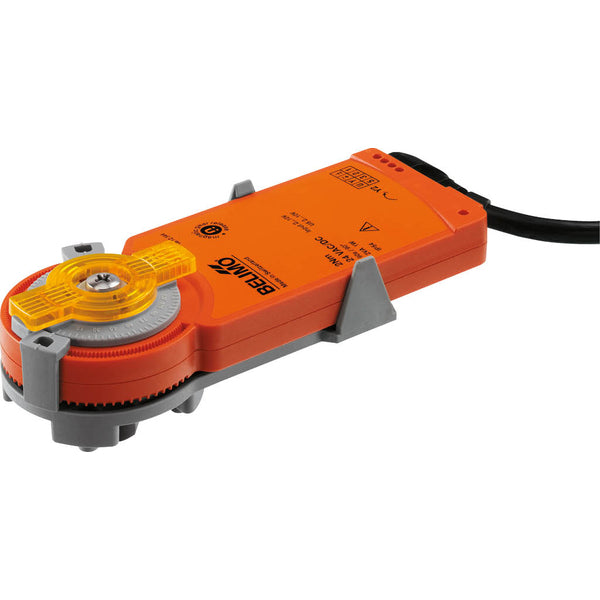

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un aimant, qui débraye le train d'engrenages tant que l'aimant reste collé au symbole de l'aimant. Un aimant Z-MA pour le désengagement du train d'engrenages est inclus. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°. L'actionneur peut être réglé à partir de 90° (A-AB = 100 %) par incréments de 2,5°. L'échelle représente 25 à 100 % de la valeur kvs.
