Robinet à boisseau sphérique électrique à 3 voies G1 1/4'' mâle laiton EPDM 21m3/h 40bar/580psi 24 V AC/DC

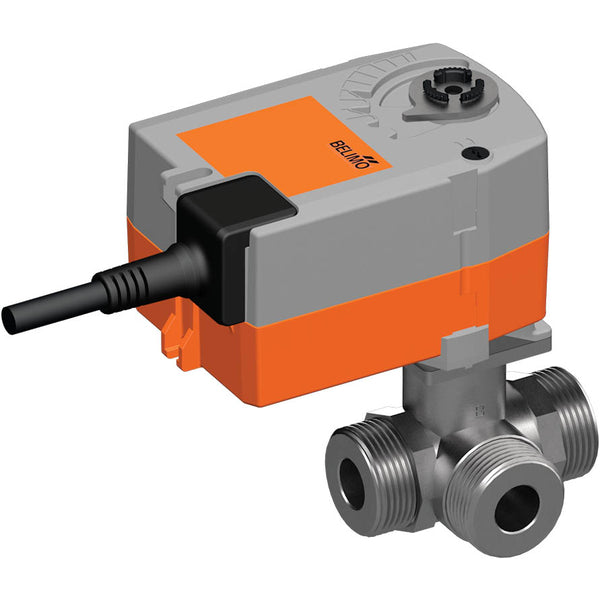

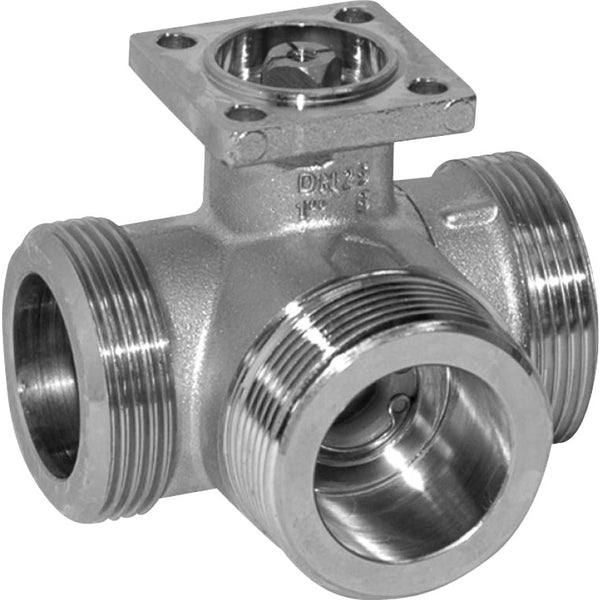

Il s'agit d'un robinet à boisseau sphérique Belimo à 3 voies avec un boîtier en laiton nickelé et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 20 et la taille de l'orifice est de G 1 1/4 pouce avec des filets mâles. Cette vanne résiste à des pressions allant jusqu'à 40 bars (580 psi). La vanne peut fonctionner entre -10 et 100 °C (14 et 212 °F). La valeur Kv de la vanne est de 21 m3/h, ce qui équivaut à une valeur Cv de 24,3 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a un indice de protection IP42. L'actionneur est équipé d'une fonction de sécurité intégrée (NO) qui garantit un fonctionnement sûr en cas de panne de courant.

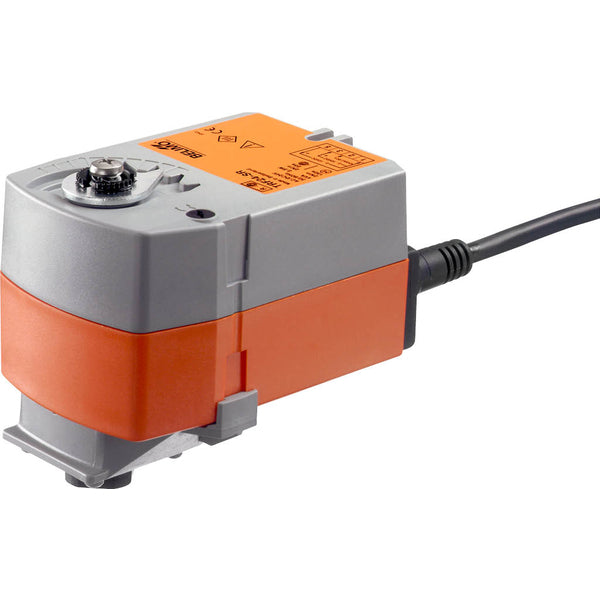

Une commande manuelle est possible à l'aide d'un levier, qui désengage l'engrenage tant que le levier à rappel automatique est enfoncé. L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°. L'actionneur amène simultanément la vanne en position de fonctionnement et tend le ressort de rappel. Si la source d'alimentation est coupée, la vanne revient à la position de sécurité sous l'effet de la force du ressort.

Pour :

• L'actionneur est équipé d'une fonction de sécurité intégrée.
