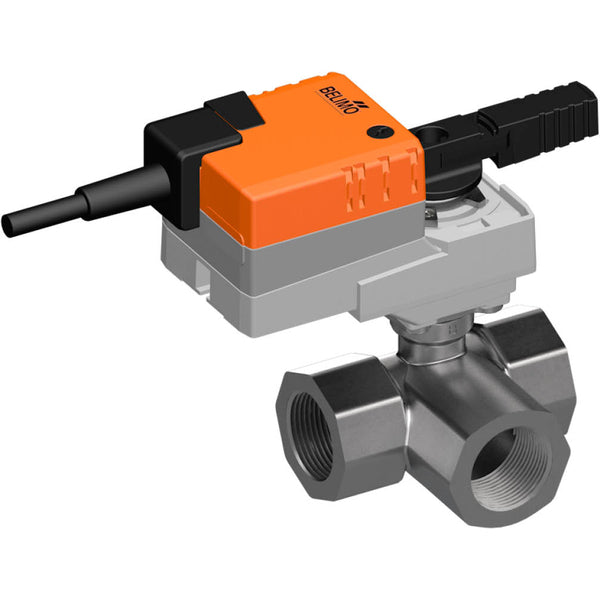

Robinet à boisseau sphérique électrique à 3 voies G1 1/4'' Laiton EPDM 9m3/h 40bar/580psi 24 V AC/DC
Il s'agit d'un robinet à boisseau sphérique Belimo à 3 voies avec un boîtier en laiton nickelé et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 32 et la taille de l'orifice est de G 1 1/4 pouce avec des filets femelles. Cette vanne résiste à des pressions allant jusqu'à 40 bars (580 psi). La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 9 m3/h, ce qui équivaut à une valeur Cv de 10,41 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur utilise le protocole de communication MP-Bus et fournit un retour d'information sur la position dans la plage de 0,5 à 10 V ou de 2 à 10 V, ce qui permet un contrôle et une surveillance précis de sa position dans la plage de tension spécifiée. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a un indice de protection IP54.
- Prix normal
- €514.78
- Prix normal
- €428.98
Description

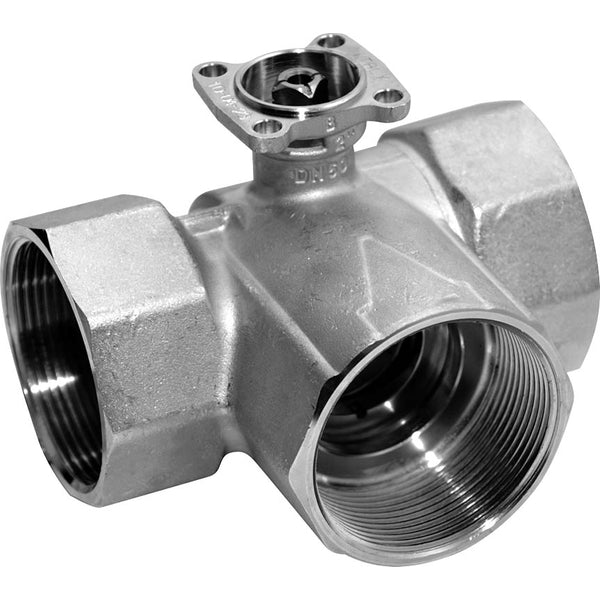

Il s'agit d'un robinet à boisseau sphérique Belimo à 3 voies avec un boîtier en laiton nickelé et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 32 et la taille de l'orifice est de G 1 1/4 pouce avec des filets femelles. Cette vanne résiste à des pressions allant jusqu'à 40 bars (580 psi). La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 9 m3/h, ce qui équivaut à une valeur Cv de 10,41 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur utilise le protocole de communication MP-Bus et fournit un retour de position dans la plage de 0-10 V ou 2-10 V, ce qui permet un contrôle précis et une surveillance exacte de sa position dans la plage de tension spécifiée. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a un indice de protection IP54.

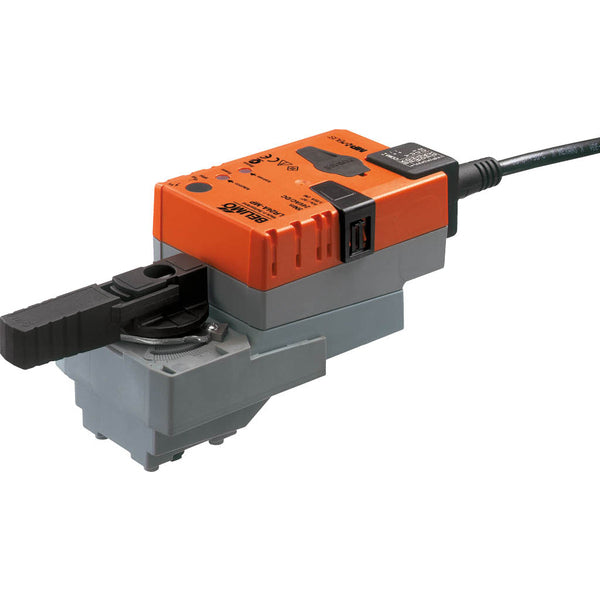

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°. L'actionneur se connecte à un signal de commande 0-10 V et se déplace vers la position définie par le signal. La mesure de la tension est utilisée à la fois pour afficher visuellement la position de la vanne dans la plage de 0,5 % à 100 % et comme signal de commande pour d'autres actionneurs. En mode bus, l'actionneur reçoit son signal de commande numérique du contrôleur de niveau supérieur via le bus MP et se déplace jusqu'à la position définie. La connexion U sert d'interface de communication sans fournir de tension de mesure analogique. L'angle de rotation peut être réglé à l'aide de butées mécaniques.
Pour :
- Cet actionneur modulant peut positionner la vanne de 0 à 90 degrés avec un signal de commande de 0 à 10 V/2 à 10 V.
