Robinet à boisseau sphérique électrique à 3 voies caractérisé G1 1/4'' mâle laiton EPDM 10m3/h 16bar/232psi 24 V AC/DC

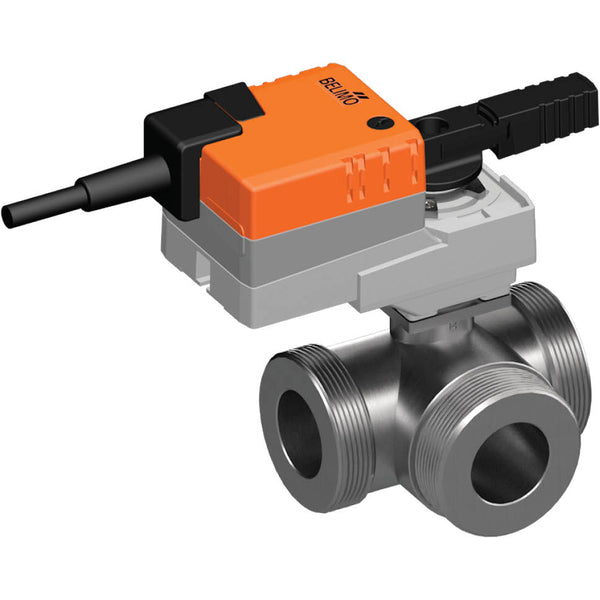

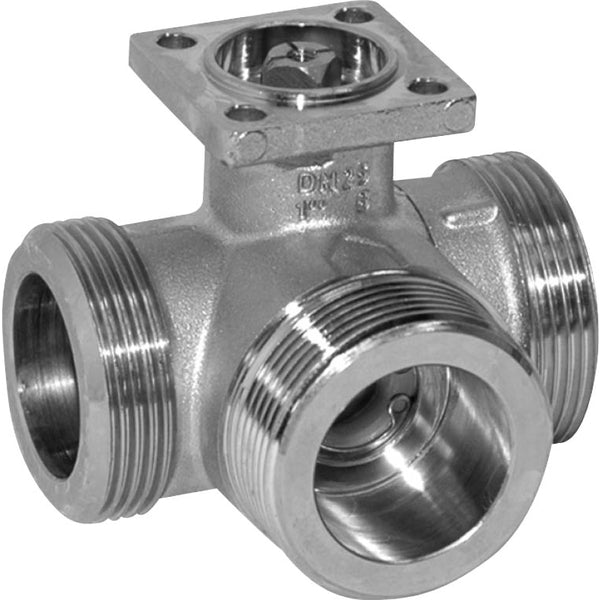

Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 3 voies avec un boîtier en laiton nickelé et un joint d'étanchéité en EPDM. Le diamètre de l'alésage de la vanne est de DN 32 et la taille de l'orifice est de G 1 1/4 pouce avec des filets mâles. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. Cette vanne résiste à une pression allant jusqu'à 16 bars (232 psi). La vanne peut fonctionner entre 6 et 100 °C (43 et 212 °F). La valeur Kv de la vanne est de 10 m3/h, ce qui équivaut à une valeur Cv de 11,57 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur utilise un type de commande de 0,5 à 10 V et fournit un retour d'information sur la position, ce qui permet un contrôle précis de ses mouvements et une surveillance exacte de sa position dans la plage de tension spécifiée. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a un indice de protection IP54.
- Prix normal
- €649.18
- Prix normal
- €540.98
Description
Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 3 voies avec un boîtier en laiton nickelé et un joint d'étanchéité en EPDM. Le diamètre de l'alésage de la vanne est de DN 32 et la taille de l'orifice est de G 1 1/4 pouce avec des filets mâles. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. Cette vanne résiste à une pression allant jusqu'à 16 bars (232 psi). La vanne peut fonctionner entre 6 et 100 °C (43 et 212 °F). La valeur Kv de la vanne est de 10 m3/h, ce qui équivaut à une valeur Cv de 11,57 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur utilise un type de commande 0-10 V et fournit un retour d'information sur la position, ce qui permet un contrôle précis de ses mouvements et une surveillance exacte de sa position dans la plage de tension spécifiée. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a un indice de protection IP54.

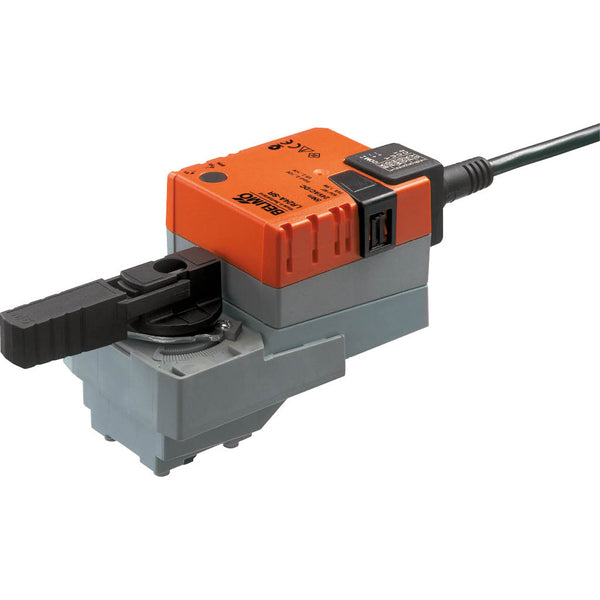

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°. L'actionneur peut être commandé par un signal de commande standard de 0-10 V et se déplace dans la position dictée par le signal de commande. La mesure de la tension est utilisée à la fois pour afficher visuellement la position de la vanne dans la plage de 0,5 % à 100 % et comme signal de commande pour d'autres actionneurs. L'angle de rotation peut être réglé à l'aide de butées mécaniques.
Pour :
- Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
- Cet actionneur modulant peut positionner la vanne de 0 à 90 degrés avec un signal de commande de 0 à 10 V.
